Πλήρως αυτόματη συσκευασία κιβωτίων γραμμών παραγωγής μηχανών του προσώπου ιστού αποτύπωσης σε ανάγλυφο
Περιγραφή

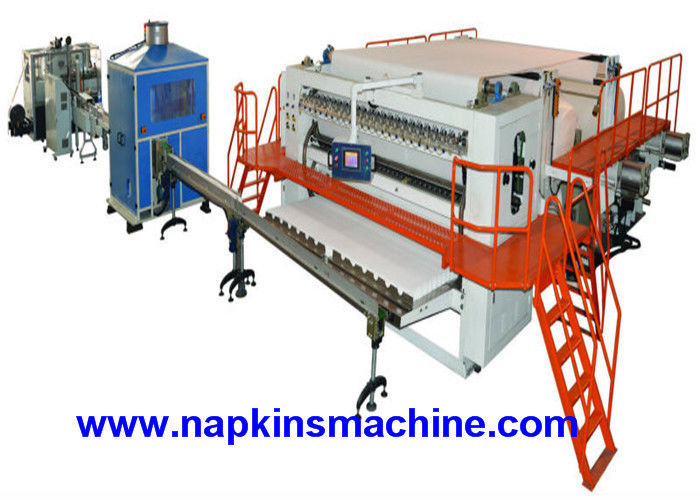

Το πιστοποιητικό CE που αποτυπώνει τη συσκευασία κιβωτίων γραμμών παραγωγής του προσώπου ιστού σε ανάγλυφο αποτελείται από ένα σύνολο πλήρης-αυτόματη μηχανή του προσώπου ιστού κιβώτιο-σχεδίων, ένα σύνολο Η τέμνουσα μηχανή του προσώπου ιστού, σφραγίζοντας μηχανή χαρτονιού ενός συνόλου πλήρης-αυτόματη και μεταβιβάζει τη ζώνη.
Συλλέγει embossment, δίπλωμα, υπολογισμός, αντιστοιχία με το μεγάλο έγγραφο που η τέμνουσα μηχανή, μεταβιβάζει, αυτόματο εγκιβωτισμένο και αυτόματο σφραγίζοντας κιβώτιο σε ένα σώμα. Αυτός ο εξοπλισμός υιοθετεί το PLC, έλεγχος συχνότητας και εξοπλίζει με το άτομο πολυ-εικόνων τύπων αφής και το σύστημα λειτουργίας διεπαφών υπολογιστών. Υιοθετήστε την οδήγηση ζωνών συγχρονισμού, οδήγηση μηχανών ταχύτητα-αλλαγής για την πλήρη μηχανή, τα οποία κάνουν τη μηχανή μπορούν κατάλληλος για το διάφορο είδος απαίτησης της πρώτης ύλης, και να βελτιώσουν την ποιότητα και την αποτελεσματικότητα.
Προδιαγραφή
|
Ξετυλιγμένο μέγεθος
|
Λ: 200*W: 100210mm
|
|
Διπλωμένο μέγεθος
|
Λ: 100*W: 100210mm
|
|
Ανώτατο πλάτος του τεράστιου ρόλου
|
1470mm για 7lines
|
|
Ανώτατος ρόλος ofjumbo dia
|
1500mm
|
|
Dia του τεράστιου πυρήνα ρόλων
|
3» (76.2mm)
|
|
Τεράστια προδιαγραφή ρόλων
|
Ιστός προσώπου: 12-18GSM*2ply
|
|
Πετσέτα χεριών: 35-42GSM*1ply
|
|
Ταχύτητα μηχανών
|
Ιστός προσώπου: 800-100draws/line/min
|
|
Πετσέτα χεριών: 600-800draws/line/min
|
|
Οδηγώντας τρόπος
|
Ζώνη συγχρονισμού
|
|
Έλεγχος Programm
|
PLC Siemens
|
|
Ρύθμιση στοιχείων
|
Σχετικά με την οθόνη
|
|
Κενό σύστημα
|
Ένα σύνολο κενής πρόσκρουσης ριζών
|
Κύρια προδιαγραφή
Διάγραμμα ροής παραγωγής εγγράφου ιστού προσώπου: unrewinding τεράστιος ρόλος --μονάδα αποτύπωσης σε ανάγλυφο -δίπλωμα της μονάδας -σχισμή (κοπή) -υπολογισμός -παραγωγή.
ο ρόλος 1.Jumbo στέκεται: 2: Wallboard τύπος strcutuer, πιάτο χάλυβα πάχους 20mm
2. Δομή μηχανών Mian: Wallboard τύπος strcutuer, πιάτο χάλυβα πάχους 50mm
3. Εξοπλισμένος με την πνευματική ευρεία ζώνη τύπων για να μεταβιβάσει το έγγραφο, κάθε τεράστιος ρόλος έχει το ανεξάρτητο adjustor έντασης και την από τα αριστερά προς τα δεξιά συσκευή ρύθμισης.
4.Pneumatic ανύψωση της τεράστιας μονάδας ρόλων για να μειώσει τη δύναμη εργασίας.
στάση 5.Auto όταν σπάζει το έγγραφο για να μειώσει τα απόβλητα του εγγράφου
6. Το τέμνον πλάτος είναι διευθετήσιμο από 100210mm ελεύθερα.
5. Προαιρετικές μονάδες: μονάδα αποτύπωσης σε ανάγλυφο και μονάδα αποτύπωσης σε ανάγλυφο ακρών.
8.Roots το κενό απορροφώντας σύστημα προσκρούσεων με την ισχυρή αναρρόφηση, αρνητική πίεση είναι σταθερό.
9. υιοθετούν τον προηγμένο έλεγχο προγράμματος computor PLC Siemens, invertor συχνότητας Siemens για να ρυθμίσουν την ταχύτητα,
10. ο αυτόματος υπολογισμός και τακτοποιεί τους σωρούς, με να αγγίξει τις τοποθετήσεις παραμέτρου οθόνης
11. Μονάδα αποτύπωσης σε ανάγλυφο: Χάλυβας στο χάλυβα
Ηλεκτρικά μέρη και άλλο εμπορικό σήμα μερών
|
Αριθ.
|
Όνομα
|
Εμπορικό σήμα
|
Αρχική θέση
|
|
1
|
Μηχανή
|
Siemens
|
Κίνα
|
|
2
|
Πνευματικά μέρη
|
Omron
|
Γερμανία
|
|
3
|
Κενή αντλία
|
Longtech
|
Taiwai
|
|
3
|
Μετατροπέας συχνότητας
|
Δέλτα
|
Taiwai
|
Περιγραφή προϊόντων
Υψηλός - προϊόν εγγράφου μηχανών ποιοτικού του προσώπου ιστού που κατασκευάζει τα μηχανήματα
Χαρακτηριστικά γνωρίσματα:
Του προσώπου ιστός που κάνει τη ροή εργασίας μηχανών: Οι τεράστιοι ρόλοι που έχουν σκιστεί στο επιθυμητό πλάτος κόβονται από τους σκίζοντας κυλίνδρους, και έπειτα τα ορθογώνια φύλλα του προσώπου ιστού.
Αυτή η μηχανή υιοθετεί την ανεξάρτητη κίνηση σερβο μηχανών, και τα αυτόματα functings χαρακτηρισμού ελέγχου έντασης εγγράφου αυτόματα. Αυτό featurse της υψηλής ταχύτητας, του συμπαθητικού διπλώματος και της εύκολης λειτουργίας.
1.Can χάλυβας διαταγής στους λαστιχένιους ρόλους αποτύπωσης σε ανάγλυφο, που χωρίζονται πνευματικά.
2.Wallboard τρέχοντας σταθερότητα ραφιών και μηχανών και εξαιρετικά καλός και γρήγορος.
3.Pneumatic τεράστια φόρτωση ρόλων, πνευματική οδήγηση εγγράφου, stepless additionstment ταχύτητας, και έλεγχος έντασης Ιστού.
4.Equipped με τις ρίζες δακτυλογραφήστε την κενή αντλία για το σταθερό τρέξιμο της μηχανής.
5.Make διάφορο πλάτος προϊόντων ως απαίτηση.
6.Equipped με την άκρη η μονάδα αποτύπωσης σε ανάγλυφο που κρατά από κοινού.
7.The η μηχανή θα σταματήσει όταν το έγγραφο που σπάζουν. Αποφεύγει τα απόβλητα που προκαλούνται από κανένα έγγραφο ή το έγγραφο που σπάζουν.
8.The ο Ιστός μπορεί να περαστεί κλωστή στη μηχανή από τα δύο κουμπιά σκουντημάτων, είναι ασφαλέστερο και ευκολότερο να περαστεί κλωστή ο Ιστός.

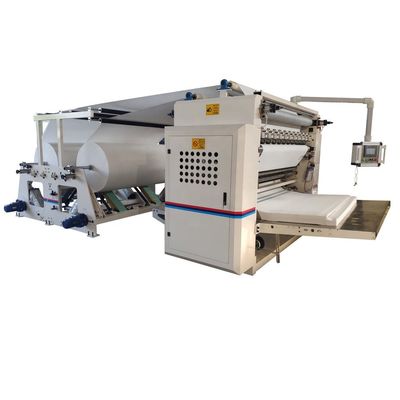

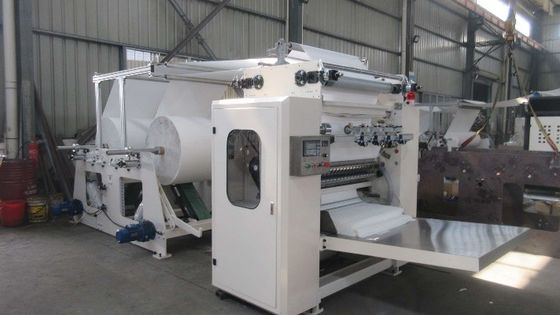

1. Προδιαγραφή του του προσώπου ιστού που διπλώνει τη μηχανή:
|
Πρότυπο μηχανών
|
Sym-190/6L (άλλο μέγεθος που διευκρινίζεται)
|
|
Τελειωμένος - ξετυλιγμένο προϊόντα μέγεθος
|
95x (120-210) x2mm
|
|
Δίπλωμα του μεγέθους προϊόντων
|
190x (120-210) x2mm
|
|
Πλάτος πρώτης ύλης
|
1260mm
|
|
Διάμετρος πρώτης ύλης
|
1200mm
|
|
Διάμετρος πυρήνων πρώτης ύλης
|
76.2mm
|
|
Ικανότητα παραγωγής (8 ώρες)
|
2000-3000kg
|
|
Μονάδα αποτύπωσης σε ανάγλυφο
|
Χάλυβας στο λάστιχο
|
|
Αποτύπωση σε ανάγλυφο ακρών
|
Χάλυβας στο χάλυβα αποτύπωση σε ανάγλυφο ακρών, ανεξάρτητος πνευματικός κανονισμός
|
|
Σχισμή της μονάδας
|
Πνευματική σχισμή
|
|
Κύρια σερβο δύναμη Moter
|
5.5kw
|
|
Ξετυλίξτε την ισχύ μηχανών συχνότητας
|
1.5kw (2 μονάδες)
|
|
Κενό σύστημα
|
κενή αντλία 18,5 KW (ανεμιστήρας ριζών της Ταϊβάν)
|
|
Αεροκίνητο σύστημα
|
3HP αεροσυμπιεστής, ελάχιστη πίεση 5kg/cm2PA (προμηθευτής από το χρήστη οι ίδιοι)
|
|
Οδηγώντας σύστημα
|
Ζώνη συγχρονισμού
|
|
Διάσταση
|
5870x2800x2207mm
|
|
Βάρος
|
Περίπου 5 τόνοι
|
2. Η προδιαγραφή του κούτσουρου ενιαίων καναλιών είδε την τέμνουσα μηχανή:
|
Προσδιορισμός
|
Τιμές παραμέτρου
|
|
Το μήκος κανένα έκοψε τον του προσώπου ιστό
|
ελάχιστο 500mm
|
|
Το ύψος του ιστού
|
30~130mm
|
|
Ταχύτητα μηχανών
|
20~150cut/min
|
|
Λειτουργούσα ταχύτητα
|
20~120cut/min
|
|
Στρογγυλό εξωτερικό diamete λεπίδων
|
Φ610mm
|
|
Έγγραφο που κόβει την κυκλική τοπ ταχύτητα μαχαιριών
|
980R/min
|
|
Τελειωμένος - προδιαγραφή προϊόντων
|
70~300mm
|
|
Πλάτος εγγράφου
|
70~110mm
|
|
Τέμνον μήκος
|
70~300mm
|
|
Εναπομείναντας μήκος
|
20~65mm
|
|
Δύναμη
|
11KW
|
|
Παροχή ηλεκτρικού ρεύματος
|
380V 50Hz
|
|
Πηγή αέρα
|
0.5~0.8MPa
|
|
Μέγεθος μηχανών
|
4600*1700*2500mm
|
|
Βάρος της μηχανής
|
2300~2600kg
|
|
Φρένο
|
Ρύθμιση παραμέτρου (αυτόματη/χειρωνακτική)
|
|
Να περπατήσει ακονίζοντας μαχαίρι
|
Ρύθμιση παραμέτρου (αυτοκίνητο)
|
|
Πνευματικό ακονίζοντας μαχαίρι
|
Ρύθμιση παραμέτρου (αυτόματη/χειρωνακτική)
|
|
Αέρας χτυπήματος
|
χωρίς
|
|
Ο συνολικός διακόπτης πίεσης
|
Αξία (όχι)
|
|
Ανθρώπου-υπολογιστή διεπαφή
|
DELTA
|
|
Μετατροπέας συχνότητας
|
|
|
Σερβο Drive
|
DELTA
|
3. Προδιαγραφή της μηχανής συσκευασίας του προσώπου ιστού:
1. Υιοθετώντας τον τρόπο συσκευασίας με το τύλιγμα, διπλώνοντας και σφραγίζοντας με τη συμπαγή δομή, τη συσκευασία να φανούν όμορφη και τη σφραγίδα που σφίγγεται κάνει.
2. Ελεγχόμενη από το stepless κανονισμό ταχύτητας, την οθόνη αφής και το PLC, η επίδειξη στην ανθρώπου-μηχανής διεπαφή κάνει τη συντήρηση απλούστερα.
3. Εφαρμοσμένο με την αυτόματος-τακτοποίηση του μεταφορέα σίτισης, είναι κατάλληλο να συνδεθεί ο μεταφορέας με την αυτόματη γραμμή παραγωγής, που σώζει το κόστος εργασίας στο μέγιστο.
4. Σώζει πολύ υλικό συσκευασίας με τη βοήθεια του φωτοκυττάρου που ελέγχει, σερβο που ακολουθεί, και αυτόματος-στάση της σίτισης ταινιών χωρίς προϊόν.
5. Υψηλή αυτοματοποίηση, υψηλό επάγγελμα, υψηλή αποδοτικότητα και λιγότερο πρόβλημα.
6. Με την ευρεία σειρά μεγέθους συσκευασίας, τα διάφορα μεγέθη συσκευασίας μπορούν να ανταλλαχθούν γρήγορα.
|
Μεγέθη ιστού:
|
Λ: 150400mm W: 150200mm Χ: 35150mm
|
|
Ταχύτητα συσκευασίας:
|
40-70 τσάντες/λ.
|
|
Παροχή αέρα:
|
0.5-0.8MPa
|
|
Βάρος μηχανών:
|
3300kg
|
|
Εξωτερικές διαστάσεις (LxWxH):
|
5885x3560x1925 (χιλ.)
|
|
Δύναμη θέρμανσης:
|
3.6kw
|
|
Δύναμη μηχανών:
|
3.6kw
|
|
Μέγεθος συσκευασίας:
|
≤230x190x100 (χιλ.)
|
|
Θόρυβος εργασίας:
|
≤78dB
|
|
Ταινία συσκευασίας:
|
CPP
|
|
Τύπος παροχής ηλεκτρικού ρεύματος:
|
380V, 50Hz
|
4.Specifications της ημι αυτόματης μηχανής συσκευασίας δύο τσαντών εξόδων πολυ:
|
Μέγεθος συσκευασίας
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Ταχύτητα συσκευασίας
|
10-20 τσάντα/λ.
|
|
Πίεση αερίου
|
0.5mpa-0.8mpa
|
|
Τάση & συχνότητα
|
380V, 50Hz, 3Phase
|
|
Συνολική δύναμη
|
0.8kw
|
|
Βάρος
|
1000kg
|
|
Γενική διάσταση
|
4900x1650x1280mm
|
|
Τσάντα εγγράφου ιστού (μια σειρά/δύο σειρές)
|
Τσάντα εγγράφου ιστού (μια σειρά/δύο σειρές)
|
