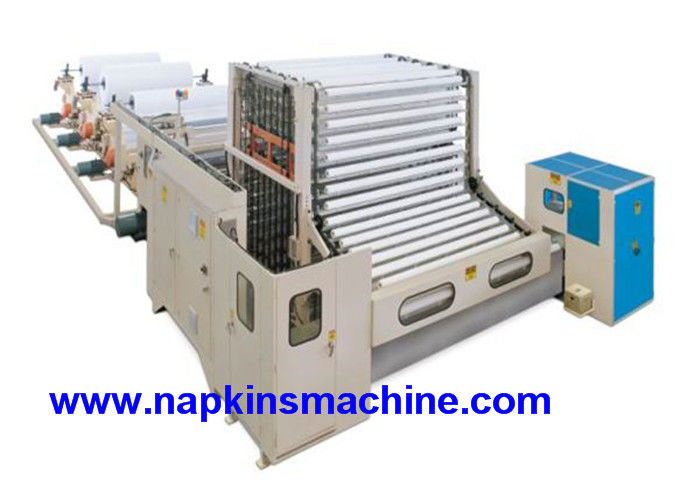

Πλήρη αυτόματα γραμμή παραγωγής ρόλων τουαλετών/έγγραφο ιστού που κατασκευάζει τη μηχανή
Περιγραφή
Πλήρης αυτόματος ρόλος εγγράφου ιστού τουαλετών που κάνει τη γραμμή παραγωγής μηχανών
η γραμμή μηχανών χαρτιού τουαλέτας συμπεριλαμβανομένων 3 μηχανών, η πρώτη ύλη θα τεθεί επάνω
το rewinder για να ξετυλίξει, αποτύπωση σε ανάγλυφο, διάτρυση, έπειτα που ξανατυλίγει στο έγγραφο
κούτσουρα, έπειτα τα κούτσουρα εγγράφου για την κοπή στα σύντομα κομμάτια.
Η γραμμή παραγωγής είναι αποτελείται από την ακολουθία της μηχανής
|
Αριθ.
|
Στοιχείο
|
ποσότητα (θέστε)
|
|
1
|
Άνεμος μηχανή πυρήνων
|
1
|
|
2
|
Χαρτί τουαλέτας Rewinder
|
1
|
|
3
|
Κόπτης πριονιών κούτσουρων (2 πάροδοι)
|
1
|
Παράμετρος
Πρώτο μέρος
Μηχανή Rewinder
|
Κύρια τεχνική παράμετρος
|
|
Ηλεκτρική πηγή
|
380V, 50Hz, 3 pH
|
|
Τελειωμένη διάμετρος ρόλων
|
90150mm
|
|
Τελειωμένη διάμετρος πυρήνων ρόλων
|
Φ 48 χιλ.
|
|
Διάμετρος πρώτης ύλης
|
≤Φ 1100 χιλ. (άλλα μεγέθη μπορούν να προσαρμοστούν)
|
|
Διάμετρος πυρήνων πρώτης ύλης
|
3» (76,2 χιλ.) (άλλα μεγέθη είναι διαθέσιμα)
|
|
Πλάτος της πρώτης ύλης
|
1750mm,
μόνο για την παραγωγή του ρόλου εγγράφου κουζινών
|
|
GSM του ακατέργαστου εγγράφου
|
19-25g
|
|
Διατρυπώντας πίσσα
|
105~160mm
|
|
Ταχύτητα
|
120-150 μέτρα/λ.
|
|
Ρύθμιση παραμέτρου
|
Επιτροπή λειτουργίας οθόνης κουμπιών LCD αφής
|
|
Ελεγκτής προγράμματος
|
Προγραμματίσημος ελεγκτής (PLC)
|
|
Drive μηχανισμών
|
σύγχρονη κίνηση ζωνών
|
|
Κύλινδρος αποτύπωσης σε ανάγλυφο
|
Κύλινδρος αποτύπωσης σε ανάγλυφο πολυουρεθάνιου
|
|
Τύπος αποτύπωσης σε ανάγλυφο
|
Σημείο στο σημείο
|
|
Μονάδα χρώματος
|
Χωρίς εκτύπωση χρώματος
|
|
Μονάδα ελασματοποίησης
|
Με την ελασματοποίηση
|
|
συσσωρευτής
|
Ένα σύνολο
|
|
40 ράφια κομματιών
όποιο μπορεί να είναι κατάστημα 20 κομμάτια του τελειωμένου ρόλου
|
|
Ξετυλίγοντας στάση εγγράφου
|
2
|
|
Δύναμη
|
Μεταβλητός έλεγχος ταχύτητας συχνότητας, 32KW
|
|
Μέγεθος μηχανών
|
9500×3100×2200mm (L×W×H)
|
|
Βάρος
|
12000kg
|
Δεύτερο μέρος
Ράφι αποθήκευσης εγγράφου
|
μήκος ρόλων τουαλετών
|
1800mm (άλλη ανάγκη προδιαγραφών σε επί παραγγελία)
|
|
διάμετρος ρόλων τουαλετών
|
Φ95mm~Φ140mm
|
|
Ποσότητα εγγράφου καταστημάτων
|
150~160 ρόλοι
|
|
Ταχύτητα καταστημάτων
|
25 ρόλοι/λ.
|
|
Ποσότητα εγγράφου καταστημάτων
|
Προαιρετικός ρόλος 40 έως 400 εγγράφου (οι προδιαγραφές πρέπει να είναι επί παραγγελία)
|
|
Μέγεθος μηχανών
|
4000*3000*5500mm
(Προδιαγραφές σύμφωνα με το πραγματικό μέγεθος)
|
|
PLC
|
PLC (δέλτα)
|
Τρίτο μέρος
Το κούτσουρο είδε τη μηχανή
|
Μήκος του ρόλου τουαλετών
|
1750mm (άλλη ανάγκη προδιαγραφών σε επί παραγγελία)
|
|
διάμετρος ρόλων τουαλετών
|
Φ105~φ115mm (άλλη ανάγκη προδιαγραφών σε επί παραγγελία)
|
|
ταχύτητα σχεδίου
|
120 κόβουν το /min
|
|
σταθερή ταχύτητα
|
100 κόβουν το /min
|
|
Ακονίστε το σύστημα
|
Το διάστημα πνευματικό, χρόνου λείανσης είναι διευθετήσιμο
|
|
Οδηγώντας σύστημα
|
Του δέλτα σερβο μηχανές
|
|
δύναμη
|
11KW
|
|
μέγεθος μηχανών
|
6500*2500*2000mm
(Άλλες προδιαγραφές σύμφωνα με το πραγματικό μέγεθος)
|
|
μέγεθος λεπίδων
|
φ610*4.7 (χιλ.)
|
|
τάση
|
380V 50HZ
|
|
βάρος μηχανών
|
4.5T
|
Τέταρτο μέρος
Ρόλοι/μηχανή συσκευασίας πακέτων
|
δύναμη
|
220V 50HZ
|
|
Η κύρια δύναμη κυκλωμάτων
|
0.74KW
|
|
Ο σφραγίζοντας μετασχηματιστής δύναμης σφραγίδων τέμνων
|
0.45KW
|
|
συνολική δύναμη
|
1.19KW
|
|
πίεση αέρα
|
0,4-0.5MPA
|
Γραμμή παραγωγής μηχανών ρόλων χαρτιού τουαλέτας συμπεριλαμβανομένου
1 . ένα σύνολο ξανατυλίγοντας και διατρυπώντας μηχανής πλήρους αυτόματου χαρτιού τουαλέτας
2 . ένα σύνολο πλήρους αυτόματου κούτσουρου είδε τη μηχανή
3 . ένα σύνολο πλήρους αυτόματης πολλαπλάσιας μηχανής συσκευασίας ρόλων
Χαρτί τουαλέτας που κατασκευάζει τα μηχανήματα τα κύρια χαρακτηριστικά γνωρίσματα
1 . Υιοθετώντας με το προηγμένο PLC εμπορικών σημάτων Siemens την τεχνολογία προγραμματισμού,
2. Υιοθέτηση με Siemens σχετικά με τις τοποθετήσεις παραμέτρου οθόνης.
3 . Ο τεράστιος ρόλος στέκεται: 2. Κάθε τεράστιος ρόλος έχει το ανεξάρτητο adjustor έντασης και την από τα αριστερά προς τα δεξιά συσκευή ρύθμισης, και την πνευματική ευρεία ζώνη για να ταΐσει το έγγραφο,
4 . Πνευματική η ανύψωση της τεράστιας λειτουργίας ρόλων φωτίζει πολύ την ένταση εργασίας των εργαζομένων
5 . Η αυτόματη λειτουργία μηχανών στάσεων όταν καταναλώνεται το υλικό θα ελαχιστοποιήσει τα απόβλητα της πρώτης ύλης.
6 . Συνεχίστε την ανησυχητική συσκευή πυρήνων ρόλων.
7. Ταχύτητα μηχανών: 180-200m/min
8 . Αυτόματη τακτοποίηση, κόλλα ακρών που ψεκάζουν και που σφραγίζουν συγχρόνως σε έναν χρόνο.
9. Διάγραμμα ροής παραγωγής: Τεράστιος ρόλος Unrewinding -Ελασματοποίηση κόλλας (ιστός αποτύπωσης σε ανάγλυφο) -Διατρυπώντας ιστός-Τακτοποίηση ακρών και κόλλα ψεκασμού -Τελειωμένο κούτσουρο χαρτιού τουαλέτας
Χαρτί τουαλέτας γραμμών παραγωγής εγγράφου ιστού χαμηλής τιμής πώλησης εργοστασίων που κατασκευάζει τη μηχανή για την πώληση
Χαρακτηριστικά γνωρίσματα:
Ο αυτόματος μεγάλου μεγέθους ρόλος εγγράφου τουαλετών υψηλής ταχύτητας που ξανατυλίγει τη μηχανή είναι για το ρόλο χαρτιού τουαλέτας/τη μεγάλου μεγέθους επεξεργασία ρόλων.
Η μηχανή έχει τη μονάδα σίτισης πυρήνων, μπορεί να κάνει και με και χωρίς πυρήνα. Η πρώτη ύλη από τον τεράστιο ρόλο μετά από την πλήρη αποτύπωση σε ανάγλυφο ή την αποτύπωση σε ανάγλυφο ακρών, έπειτα τη διάτρηση, κοπή τελών και ψεκάζει την κόλλα ουρών γίνεται ένα κούτσουρο. Κατόπιν μπορεί εργαζόμενος με την τέμνουσα μηχανή και τη μηχανή συσκευασίας για να γίνει τελειωμένη - προϊόντα. Η μηχανή ελέγχεται από το PLC, οι άνθρωποι την λειτουργούν μέσω της οθόνης αφής, ολόκληρη η διαδικασία είναι αυτόματη, εύκολος να λειτουργήσει, χαμηλότερος το κόστος ατόμων. Και η μηχανή μας μπορεί ειδικός-καμένος σύμφωνα με τις απαιτήσεις των πελατών.
|
Πρότυπο
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Τεράστιο μέγιστο πλάτος ρόλων
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Μέγιστη τεράστια διάμετρος ρόλων
|
2-3 στέκεται (pls διευκρινίστε όταν διαταγή)
Βάρος 13-16 g/m2 γραμμαρίου εγγράφου
|
|
Τεράστιες στάσεις ρόλων
|
Standardφ3» (76.2mm) (άλλα μεγέθη που διευκρινίζονται)
|
|
Ρύθμιση στοιχείων
|
HMI
|
|
Προγραμματίζοντας ελεγκτής
|
PLC, οθόνη αφής
|
|
Λειτουργήστε την ταχύτητα
|
0-230m/min 15000-25000 rolls/8hours
|
|
Τελειωμένο εξωτερικό dia κούτσουρων.
|
φ90-140mm
|
|
Τελειωμένο εσωτερικό dia κούτσουρων.
|
φ38-76mm
|
|
Απόσταση διατρήσεων
|
100150mm
|
|
Μηχανική οδήγηση
|
Οδήγηση από Stepless το κιβώτιο εργαλείων
|
|
Αέρας - σύστημα
|
3HP αεροσυμπιεστής, ελάχιστη πίεση 5kg/cm2pa (παρέχετε από το χρήστη)
|
|
Κύρια οδήγηση
|
Κανονισμός 7.5-15KW 380V, 50HZ ταχύτητας μετατροπής συχνότητας
|
|
Μονάδα αποτύπωσης σε ανάγλυφο
|
Χάλυβας στο λάστιχο
|
|
Διαστάσεις
|
6x3x1.7 (μήκος Χ πλάτος Χ ύψος) (μ)
|
|
Βάρος
|
3T-4T (εξαρτάται από το πρότυπο που έχετε)
|
|
Επιλογές:
|
|
|
Embossment κύλινδρος
|
Το αεροπλάνο, ενιαίο σύνολο, διπλά σύνολα μπορεί να διαταχτεί
|
|
Μονάδα εκτύπωσης χρώματος
|
1-2 τα χρώματα μπορούν να είναι διαταγή
|
|
Μονάδα ελασματοποίησης
|
Μπορέστε να διαταχτείτε
|
|
Γραμμή άκρη-αποτύπωσης σε ανάγλυφο
|
Ο χάλυβας στο χάλυβα λειτουργεί από πνευματικό
|
Εικόνες λεπτομέρειας μηχανών:
