Αυτόματη μηχανή κατασκευής ιστού ρόλων Rewinder τεράστια

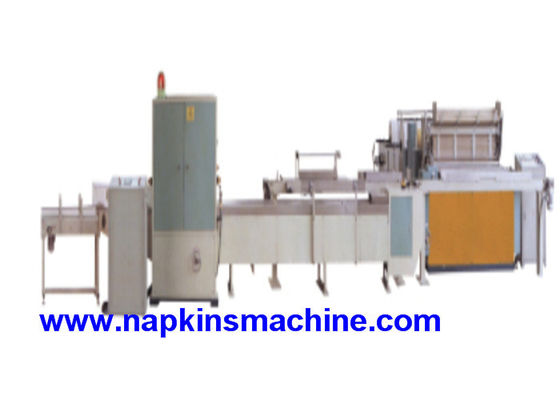

Βιομηχανική τεράστια γραμμή παραγωγής χαρτιού τουαλέτας ρόλων αυτόματου Rewinder





Περιγραφή



Ο πλήρης αυτόματος ρόλος εγγράφου ιστού τουαλετών που κάνει τη γραμμή παραγωγής μηχανών είναι το νεώτερο πρότυπο που αναβαθμίζεται στη βάση του αλλοτινού αυτόματου επαν-κουρδιστηριού μας και ξένος



τεχνολογία.



Πολλή προηγμένη τεχνολογία ελέγχου χρησιμοποιείται σε αυτήν την γραμμή, όπως: Σύστημα ελέγχου λογικής προγράμματος HMI,

ένας διακόπτης των κινεζικός-αγγλικών κουμπιών σύγχρονη κίνηση μετατροπής συχνότητας ολοκλήρωση των μηχανικών, του electrics και της φωτογραφίας. Είναι



εξοπλισμένος με ολόκληρες τις πληροφορίες προβλήματος. Μπορεί να ανιχνεύσει και να ρυθμίσει κάθε δράση του rewinder



αυτόματα για να κρατήσει το rewinder στη βέλτιστη κατάσταση. Παραδείγματος χάριν: Υπάρχει ένα σύστημα έντασης Ιστού μέσα



η γραμμή, αυτό μπορεί να ελέγξει την ταχύτητα σύμφωνα με την ένταση του Ιστού έτσι μπορεί να προσαρμόσει το διαφορετικό τύπο τεράστιου ρόλου.

Έτσι είναι η καλύτερη επιλογή για να παραγάγει τον ιστό λουτρών τοπ-βαθμού και την πετσέτα κουζινών για την επιχείρηση εγγράφου.



τα χαρακτηριστικά του rewinder είναι τα ακόλουθα:
1, ξετυλίγει είναι εξοπλισμένο με το κλειστό σύστημα ελέγχου μετατροπής συχνότητας βρόχων.
2, όταν δεν ευθυγραμμίζουν οι Ιστοί, εσείς μπορούν να λειτουργήσουν στην οθόνη κουμπιών αφής για να κινήσουν τον τεράστιο ρόλο μέχρι τους Ιστούς



ευθυγραμμίστε.
3, όταν δεν μπορεί να ανιχνεύσει η μονάδα πυρήνων τον πυρήνα ή ο πυρήνας θα καταναλώσει, η μηχανή θα ανησυχήσουν για να πουν στο χειριστή ή



εργαζόμενοι για να βάλει μερικούς πυρήνες στο υποστήριγμα πυρήνων.
4, όταν τρέχει η μηχανή, Ιστός διακόπτουν ξαφνικά για το λόγο της αλλαγής ταχύτητας αισθητά του προβλήματος



από τον τεράστιο ρόλο.
5, βαθμός συμπίεσης μπορούν να ρυθμιστούν ενώ ένα κούτσουρο ξανατυλίγει. Μπορεί να παραγάγει το διαφορετικό βαθμό



συμπίεση σε ένα κούτσουρο.
6, όταν ξανατυλίγει ένα κούτσουρο, ο επόμενος πυρήνας είναι έτοιμα.
7, για το λόγο τη προηγμένη τεχνολογία: Σύστημα ελέγχου λογικής προγράμματος  σύγχρονη κίνηση μετατροπής συχνότητας ολοκλήρωση των μηχανικών, του electrics και της φωτογραφίας.
8, όταν έρχεται να παρακολουθήσει το τελειωμένο κούτσουρο sealer, τακτοποίηση, κόλλα που ψεκάζουν και που σφραγίζουν μπορούν να τελειώσουν



ίδιος χρόνος.
9, η μονάδα αποτύπωσης σε ανάγλυφο και applicator κόλλας, μονάδα αποτύπωσης σε ανάγλυφο ακρών, τυπώνοντας σύστημα είναι διαταγή από τον πελάτη.





Παράμετρος





Πρώτο μέρος



Μηχανή Rewinder



Κύρια τεχνική παράμετρος
Ηλεκτρική πηγή	380V, 50Hz, 3 pH
Τελειωμένη διάμετρος ρόλων	90150mm
Τελειωμένη διάμετρος πυρήνων ρόλων	Φ 48 χιλ.
Διάμετρος πρώτης ύλης	≤Φ 1100 χιλ. (άλλα μεγέθη μπορούν να προσαρμοστούν)
Διάμετρος πυρήνων πρώτης ύλης	3» (76,2 χιλ.) (άλλα μεγέθη είναι διαθέσιμα)
Πλάτος της πρώτης ύλης	1750mm, μόνο για την παραγωγή του ρόλου εγγράφου κουζινών
GSM του ακατέργαστου εγγράφου	19-25g
Διατρυπώντας πίσσα	105~160mm
Ταχύτητα	120-150 μέτρα/λ.
Ρύθμιση παραμέτρου	Επιτροπή λειτουργίας οθόνης κουμπιών LCD αφής
Ελεγκτής προγράμματος	Προγραμματίσημος ελεγκτής (PLC)
Drive μηχανισμών	σύγχρονη κίνηση ζωνών
Κύλινδρος αποτύπωσης σε ανάγλυφο	Κύλινδρος αποτύπωσης σε ανάγλυφο πολυουρεθάνιου
Τύπος αποτύπωσης σε ανάγλυφο	Σημείο στο σημείο
Μονάδα χρώματος	Χωρίς εκτύπωση χρώματος
Μονάδα ελασματοποίησης	Με την ελασματοποίηση
συσσωρευτής	Ένα σύνολο
	40 ράφια κομματιών όποιο μπορεί να είναι κατάστημα 20 κομμάτια του τελειωμένου ρόλου
Ξετυλίγοντας στάση εγγράφου	2
Δύναμη	Μεταβλητός έλεγχος ταχύτητας συχνότητας, 32KW
Μέγεθος μηχανών	9500×3100×2200mm (L×W×H)
Βάρος	12000kg



Δεύτερο μέρος



Ράφι αποθήκευσης εγγράφου



μήκος ρόλων τουαλετών	1800mm (άλλη ανάγκη προδιαγραφών σε επί παραγγελία)
διάμετρος ρόλων τουαλετών	Φ95mm~Φ140mm
Ποσότητα εγγράφου καταστημάτων	150~160 ρόλοι
Ταχύτητα καταστημάτων	25 ρόλοι/λ.
Ποσότητα εγγράφου καταστημάτων	Προαιρετικός ρόλος 40 έως 400 εγγράφου (οι προδιαγραφές πρέπει να είναι επί παραγγελία)
Μέγεθος μηχανών	4000*3000*5500mm (Προδιαγραφές σύμφωνα με το πραγματικό μέγεθος)
PLC	PLC (δέλτα)



Τρίτο μέρος

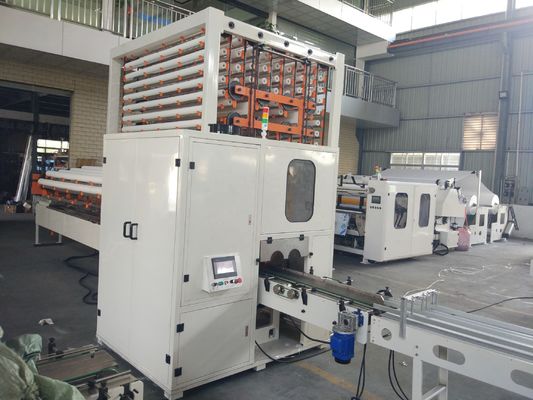

Το κούτσουρο είδε τη μηχανή





Μήκος του ρόλου τουαλετών	1750mm (άλλη ανάγκη προδιαγραφών σε επί παραγγελία)
διάμετρος ρόλων τουαλετών	Φ105~φ115mm (άλλη ανάγκη προδιαγραφών σε επί παραγγελία)
ταχύτητα σχεδίου	120 κόβουν το /min
σταθερή ταχύτητα	100 κόβουν το /min
Ακονίστε το σύστημα	Το διάστημα πνευματικό, χρόνου λείανσης είναι διευθετήσιμο
Οδηγώντας σύστημα	Του δέλτα σερβο μηχανές
δύναμη	11KW
μέγεθος μηχανών	6500*2500*2000mm (Άλλες προδιαγραφές σύμφωνα με το πραγματικό μέγεθος)
μέγεθος λεπίδων	φ610*4.7 (χιλ.)
τάση	380V 50HZ
βάρος μηχανών	4.5T



Τέταρτο μέρος



Ρόλοι/μηχανή συσκευασίας πακέτων



δύναμη	220V 50HZ
Η κύρια δύναμη κυκλωμάτων	0.74KW
Ο σφραγίζοντας μετασχηματιστής δύναμης σφραγίδων τέμνων	0.45KW
συνολική δύναμη	1.19KW
πίεση αέρα	0,4-0.5MPA

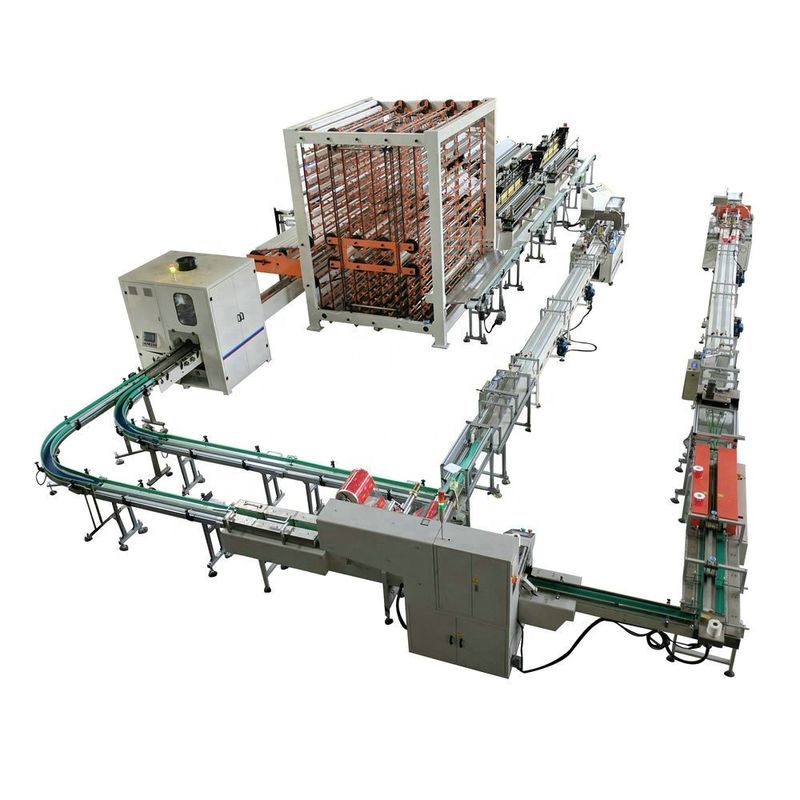

Γραμμή παραγωγής μηχανών ρόλων χαρτιού τουαλέτας συμπεριλαμβανομένου







1 . ένα σύνολο ξανατυλίγοντας και διατρυπώντας μηχανής πλήρους αυτόματου χαρτιού τουαλέτας





2 . ένα σύνολο πλήρους αυτόματου κούτσουρου είδε τη μηχανή





3 . ένα σύνολο πλήρους αυτόματης πολλαπλάσιας μηχανής συσκευασίας ρόλων









Χαρτί τουαλέτας που κατασκευάζει τα μηχανήματα τα κύρια χαρακτηριστικά γνωρίσματα







1 . Υιοθετώντας με το προηγμένο PLC εμπορικών σημάτων Siemens την τεχνολογία προγραμματισμού,



2. Υιοθέτηση με Siemens σχετικά με τις τοποθετήσεις παραμέτρου οθόνης.



3 . Ο τεράστιος ρόλος στέκεται: 2.  Κάθε τεράστιος ρόλος έχει το ανεξάρτητο adjustor έντασης και την από τα αριστερά προς τα δεξιά συσκευή ρύθμισης, και την πνευματική ευρεία ζώνη για να ταΐσει το έγγραφο,



4 . Πνευματική η ανύψωση της τεράστιας λειτουργίας ρόλων φωτίζει πολύ την ένταση εργασίας των εργαζομένων





5 . Η αυτόματη λειτουργία μηχανών στάσεων όταν καταναλώνεται το υλικό θα ελαχιστοποιήσει τα απόβλητα της πρώτης ύλης.



6 . Συνεχίστε την ανησυχητική συσκευή πυρήνων ρόλων.



7. Ταχύτητα μηχανών:  180-200m/min



8 . Αυτόματη τακτοποίηση, κόλλα ακρών που ψεκάζουν και που σφραγίζουν συγχρόνως σε έναν χρόνο.





9. Διάγραμμα ροής παραγωγής:  Τεράστιος ρόλος Unrewinding -Ελασματοποίηση κόλλας (ιστός αποτύπωσης σε ανάγλυφο) -Διατρυπώντας ιστός-Τακτοποίηση ακρών και κόλλα ψεκασμού -Τελειωμένο κούτσουρο χαρτιού τουαλέτας
