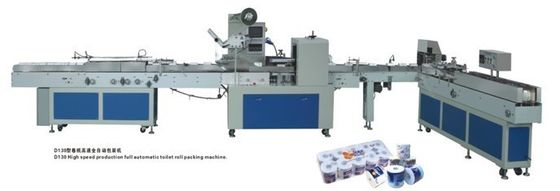

Πλήρως αυτόματη μηχανή συσκευασίας ρόλων τουαλετών με το PLC και την οθόνη αφής
Περιγραφή
Δύο πλευρές που σφραγίζουν τη μηχανή συσκευασίας ρόλων χαρτιού τουαλέτας με 80-120 ρόλους/λ. χρησιμοποιούνται για να συσκευάσουν τον ενιαίο ρόλο ιστού τουαλετών ρόλων. Η μηχανή είναι πλήρης αυτόματη και με το PLC και την οθόνη αφής.
Προδιαγραφή
|
Πεδίο της εφαρμογής
|
Ρόλος χαρτιού τουαλέτας
|
|
In-feed τρόπος
|
Πλήρης αυτόματος
|
|
Ταχύτητα σχεδίου
|
30~150 ρόλοι/λεπτά.
|
30~180 ρόλοι/λεπτά.
|
30~200 ρόλοι/λεπτά.
|
|
Ταχύτητα παραγωγής
|
30~120 ρόλοι/λεπτά.
|
30~150rolls/min.
|
30~180rolls/min.
|
|
Μέσος χρόνος για το μετασχηματισμό προδιαγραφών
|
≤ 5min.
|
|
Αλλάξτε την ταινία συσκευασίας
|
≤ 1min.
|
|
Διάμετρος του ρόλου χαρτιού τουαλέτας
|
Φ85 – 120mm (προσαρμοσμένος)
|
|
Μήκος του ρόλου χαρτιού τουαλέτας
|
L80 – (που προσαρμόζεται L115mm)
|
|
Ανοχή διαμέτρων ρόλων εγγράφου
|
±5mm
|
|
Ανοχή μήκους ρόλων εγγράφου
|
±3mm
|
|
Σειρά λάθους θέσης σχεδίου εκτύπωσης
|
Μηχανή συσκευασίας direction±3mm
|
|
Διάσταση μηχανών (L×W×H)
|
4000×800×1480mm (εξαρτηθείτε από τη διαμόρφωση)
|
|
Συσκευάζοντας κάτοχος ρόλων ταινιών
|
Ενιαίος
|
Ενιαίος
|
Διπλάσιο
|
|
Βάρος μηχανών
|
1000kg~1500 (εξαρτηθείτε από τη διαμόρφωση)
|
|
Υλικά ταινιών
|
BOPP. SSP CPP
|
|
Πάχος ταινιών
|
0,015 – 0.03mm
|
|
Ανώτατη διάμετρος εξελίκτρων ταινιών
|
≤Φ380mm
|
|
Διάμετρος εξελίκτρων πυρήνων
|
Φ70 – 76mm
|
|
Ανώτατο πλάτος εξελίκτρων ταινιών
|
≤Φ430mm
|
|
Συμπιεσμένο AirConsumption
|
150 λ/λ.
|
|
Αεροκίνητη πίεση συστημάτων
|
6 MPA
|
|
Παροχή ηλεκτρικού ρεύματος
|
380V / 50HZ
|
|
Συνολική δύναμη
|
3~4KW (εξαρτηθείτε από τη διαμόρφωση)
|
|
Παραλλαγή τάσης
|
±10%
|
|
I/O εισαγωγή (VDC)
|
24VDC
|
|
I/O παραγωγή (VDC)
|
24VDC
|
|
Κύριο τμήμα ελέγχου κινήσεων
Πρότυπα διαμόρφωσης
|
TECO, ΔΈΛΤΑ, OMRON, WEINWIEW ΚΑΙ ΕΣΩΤΕΡΙΚΌ ΔΙΆΣΗΜΟ ΕΜΠΟΡΙΚΌ ΣΉΜΑ HDNEST,
HRB, TR PLANEARY, HUYU, VTV, Κ.ΛΠ. (ΠΟΥ ΠΡΟΣΑΡΜΌΖΟΝΤΑΙ)
|
|
Χρώμα και τέχνη μηχανών
|
Ασημένιο μέταλλο, επίστρωμα χρωμάτων
|
Κύριες λειτουργίες
1. Υιοθέτηση του τρόπου συσκευασίας με το τύλιγμα, δίπλωμα και σφράγιση με τη συμπαγή δομή,
τη συσκευασία να φανούν όμορφη και τη σφραγίδα που σφίγγεται κάνει.
2. Ελεγχόμενος από το stepless κανονισμό ταχύτητας, την οθόνη αφής και το PLC, η επίδειξη
η ανθρώπου-μηχανής διεπαφή κάνει τη συντήρηση απλούστερα.
3. Εφαρμοσμένο με την αυτόματος-τακτοποίηση του μεταφορέα σίτισης, είναι κατάλληλο να συνδεθεί
μεταφορέας με την αυτόματη γραμμή παραγωγής, που σώζει το κόστος εργασίας στο μέγιστο.
4. Σώζει πολύ υλικό συσκευασίας με τη βοήθεια του φωτοκυττάρου ελέγχοντας, σερβο καταδίωξη,
και αυτόματος-στάση της σίτισης ταινιών χωρίς προϊόν.
5. Υψηλή αυτοματοποίηση, υψηλό επάγγελμα, υψηλή αποδοτικότητα και λιγότερο πρόβλημα.
6. Με την ευρεία σειρά μεγέθους συσκευασίας, τα διάφορα μεγέθη συσκευασίας μπορούν να ανταλλαχθούν γρήγορα.
7. Το εύκολο δάκρυ γίνεται από τους πνευματικούς και τέμνοντες τρόπους ρόλων. Εφαρμόζεται με stepless
μηχανή ταχύτητας και σερβο μηχανή ως σύστημα ελέγχου.
Ηλεκτρικό εμπορικό σήμα μερών
|
Αριθ.
|
Όνομα μερών
|
Εμπορικό σήμα
|
Παρατηρήσεις
|
|
1
|
Κύριος πίνακας ελέγχου
|
Soontrue
|
|
|
2
|
Αναστροφέας
|
Panasonic
|
1.5kw
|
|
3
|
Αναστροφέας
|
Panasonic
|
0.4kw
|
|
4
|
Στερεός ηλεκτρονόμος
|
Σαγκάη Chaocheng
|
|
|
5
|
Διακόπτης δύναμης
|
ΦΟΎΤΖΙ
|
30A
|
|
6
|
Φωτοκύτταρο
|
SUNX
|
|
|
7
|
Οθόνη αφής
|
ΥΨΗΛΗ ΤΕΧΝΟΛΟΓΊΑ
|
|
|
8
|
Temp. ελεγκτής
|
OMRON
|
|
|
9
|
Μηχανή
|
VTV
|
|
|
10
|
Ρουλεμάν
|
NSK
|
|

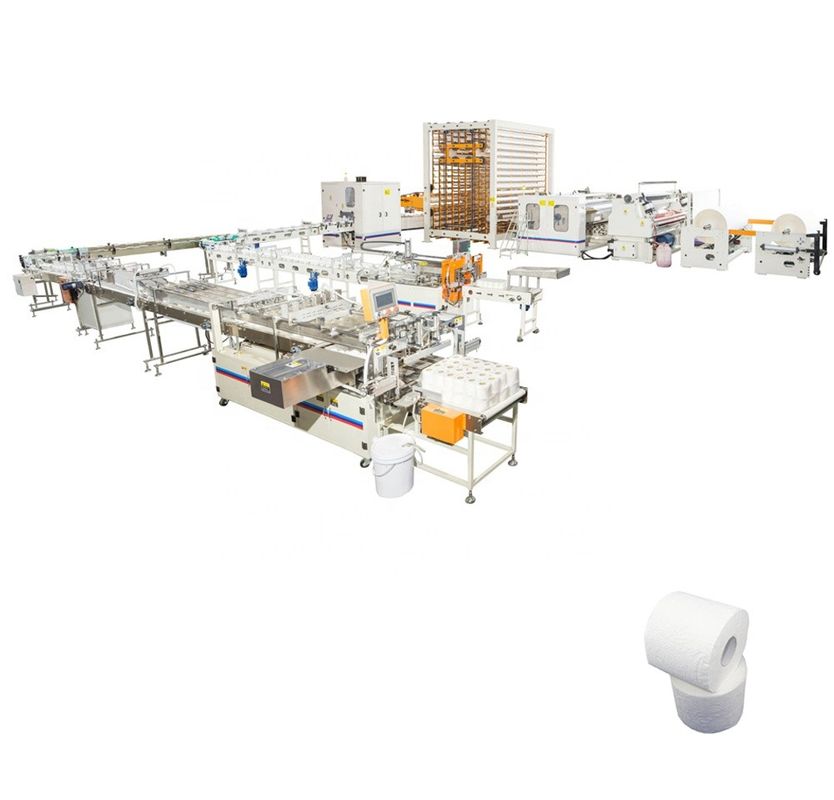

Χαρτί τουαλέτας γραμμών παραγωγής εγγράφου ιστού χαμηλής τιμής πώλησης εργοστασίων που κατασκευάζει τη μηχανή για την πώληση
Χαρακτηριστικά γνωρίσματα:

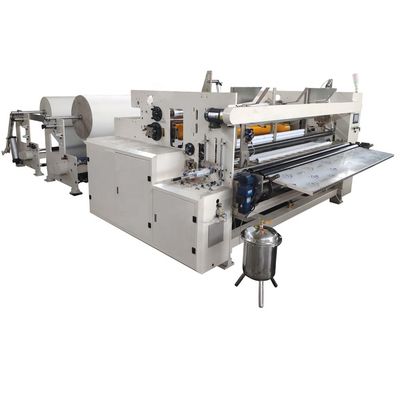

Ο αυτόματος μεγάλου μεγέθους ρόλος εγγράφου τουαλετών υψηλής ταχύτητας που ξανατυλίγει τη μηχανή είναι για το ρόλο χαρτιού τουαλέτας/τη μεγάλου μεγέθους επεξεργασία ρόλων.
Η μηχανή έχει τη μονάδα σίτισης πυρήνων, μπορεί να κάνει και με και χωρίς πυρήνα. Η πρώτη ύλη από τον τεράστιο ρόλο μετά από την πλήρη αποτύπωση σε ανάγλυφο ή την αποτύπωση σε ανάγλυφο ακρών, έπειτα τη διάτρηση, κοπή τελών και ψεκάζει την κόλλα ουρών γίνεται ένα κούτσουρο. Κατόπιν μπορεί εργαζόμενος με την τέμνουσα μηχανή και τη μηχανή συσκευασίας για να γίνει τελειωμένη - προϊόντα. Η μηχανή ελέγχεται από το PLC, οι άνθρωποι την λειτουργούν μέσω της οθόνης αφής, ολόκληρη η διαδικασία είναι αυτόματη, εύκολος να λειτουργήσει, χαμηλότερος το κόστος ατόμων. Και η μηχανή μας μπορεί ειδικός-καμένος σύμφωνα με τις απαιτήσεις των πελατών.
|
Πρότυπο
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Τεράστιο μέγιστο πλάτος ρόλων
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Μέγιστη τεράστια διάμετρος ρόλων
|
2-3 στέκεται (pls διευκρινίστε όταν διαταγή)
Βάρος 13-16 g/m2 γραμμαρίου εγγράφου
|
|
Τεράστιες στάσεις ρόλων
|
Standardφ3» (76.2mm) (άλλα μεγέθη που διευκρινίζονται)
|
|
Ρύθμιση στοιχείων
|
HMI
|
|
Προγραμματίζοντας ελεγκτής
|
PLC, οθόνη αφής
|
|
Λειτουργήστε την ταχύτητα
|
0-230m/min 15000-25000 rolls/8hours
|
|
Τελειωμένο εξωτερικό dia κούτσουρων.
|
φ90-140mm
|
|
Τελειωμένο εσωτερικό dia κούτσουρων.
|
φ38-76mm
|
|
Απόσταση διατρήσεων
|
100150mm
|
|
Μηχανική οδήγηση
|
Οδήγηση από Stepless το κιβώτιο εργαλείων
|
|
Αέρας - σύστημα
|
3HP αεροσυμπιεστής, ελάχιστη πίεση 5kg/cm2pa (παρέχετε από το χρήστη)
|
|
Κύρια οδήγηση
|
Κανονισμός 7.5-15KW 380V, 50HZ ταχύτητας μετατροπής συχνότητας
|
|
Μονάδα αποτύπωσης σε ανάγλυφο
|
Χάλυβας στο λάστιχο
|
|
Διαστάσεις
|
6x3x1.7 (μήκος Χ πλάτος Χ ύψος) (μ)
|
|
Βάρος
|
3T-4T (εξαρτάται από το πρότυπο που έχετε)
|
|
Επιλογές:
|
|
|
Embossment κύλινδρος
|
Το αεροπλάνο, ενιαίο σύνολο, διπλά σύνολα μπορεί να διαταχτεί
|
|
Μονάδα εκτύπωσης χρώματος
|
1-2 τα χρώματα μπορούν να είναι διαταγή
|
|
Μονάδα ελασματοποίησης
|
Μπορέστε να διαταχτείτε
|
|
Γραμμή άκρη-αποτύπωσης σε ανάγλυφο
|
Ο χάλυβας στο χάλυβα λειτουργεί από πνευματικό
|
Εικόνες λεπτομέρειας μηχανών:
Μέρη ελασματοποίησης χρώματος Deco:
