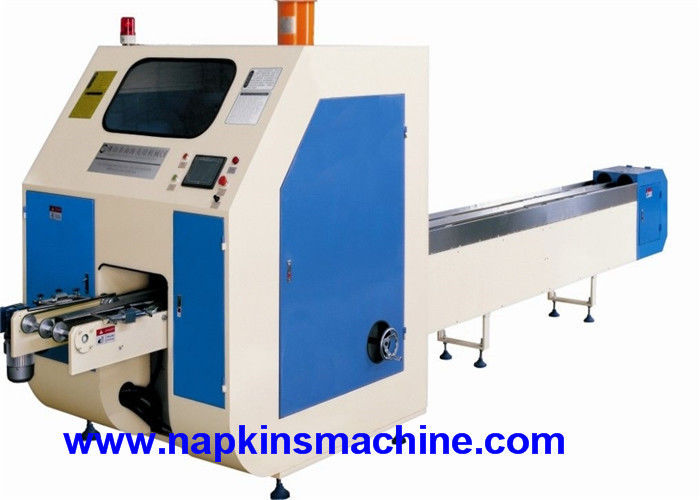

Τέμνουσα μηχανή κούτσουρων ρόλων χαρτιού τουαλέτας υψηλής ακρίβειας, έλεγχος προγράμματος PLC
Περιγραφή
Η τέμνουσα μηχανή εγγράφου ιστού τεμνουσών μηχανών κούτσουρων ρόλων τουαλετών χρησιμοποιείται για την κοπή ρόλων τουαλετών. Εξόπλισε με τον έλεγχο πρόσωπο--υπολογιστών οθόνης αφής, παράμετρος παραγωγής, το πρόβλημα παραγωγής μπορεί να παρουσιαστεί στην οθόνη
Προδιαγραφή
|
Κυλημένο μήκος πυρήνων
|
1092-3500
Διαφορετικός στο κυλημένο μήκος πυρήνων, διαφορετικό στην τιμή μηχανών.
|
|
Τελειωμένος - διάμετρος προϊόντων
|
110±5mm (άλλα μεγέθη από 90150mm μπορούν να διαταχτούν)
|
|
Οριζόντιο τέμνον μήκος
|
Μεταβλητός, έλεγχος με σερβομηχανισμό, ανοχή ±1mm
|
|
Ταχύτητα μηχανών
|
(100-150 περικοπές/λ., 2 ρόλοι/που κόβονται)
|
|
Ταχύτητα λειτουργίας
|
(120cuts/min, 2 ρόλοι/που κόβονται)
|
|
Πρότυπο λειτουργίας
|
περιστροφή της στρογγυλής λεπίδας & συνεχής πορεία ρόλων εγγράφου
|
|
Οδηγώντας έλεγχος
|
Οδήγηση σερβο μηχανών
|
|
Λείανση μαχαιριών
|
Ο πνευματικός τροχός άλεσης, χρόνος μπορεί να ελεγχθεί σχετικά με την επιτροπή.
|
|
Στρογγυλή εξωτερική διάμετρος λεπίδων
|
610mm
|
|
Στερεώνοντας εργαλείο
|
Ανταλλάξιμος (η εξωτερική διάμετρος του τελειωμένου πυρήνα μπορεί να υποδειχθεί.)
|
|
Τελειωμένος - προδιαγραφή προϊόντων:
|
Κυλημένη εξωτερική διάμετρος πυρήνων
|
90mm150mm
|
|
Τέμνον μήκος
|
50mm300mm
|
|
Εναπομείναντας μήκος
|
25mm50mm
|
|
Δύναμη
|
7.5KW
|
|
Μέγεθος μηχανών
|
LXWXH (Μ) = (7-9) Χ 2 X 1,8 Μ
|
|
Βάρος του εξοπλισμού
|
3T
|
Χαρακτηριστικό γνώρισμα
1. Ταχύτητα: Μέχρι 75 περικοπές/λεπτό
2. Πλάτος εγγράφου: 1800mm για άλλο μέγεθος παρακαλώ διορίζουν
3. Διάμετρος κούτσουρων: 140mm400mm
4. Λεπίδα: 1000mm
5 . In-feed: ενιαία πάροδος, διευθετήσιμα in-feed κανάλια ανοξείδωτου
6. 2 σύνολα σφιγκτηρών που παρέχονται το πριόνι για τις διαμέτρους που απαιτούνται από τον πελάτη, οι πρόσθετοι σφιγκτήρες για άλλες διαμέτρους πρόκειται να χρεωθούν με κόστος.
7. Αυτόματο ακονίζοντας σύστημα λεπίδων.
8. Αυτόματο λίπανση-δροσίζοντας σύστημα λεπίδων.
9. Σύστημα σφιγκτηρών αυτόματου ελέγχου.
10. Σερβο σύστημα κίνησης οποιοδήποτε τέμνον μήκος που επιδιώκεται για μέσα στη σειρά 90mm 200mm.
11. Ρύθμιση κουμπιών ώθησης στο ύψος της λεπίδας
12. Φρένο πιάτων αέρα
13. Φύλαξη: Εκτός από infeed, το πριόνι εσωκλείεται με τα βαριά πλαίσια, με 2 πόρτες σε κάθε πλευρά, με τη συναρμολόγηση ασφάλειας ανάβει κάθε πόρτα.
14. Έλεγχος PLC της MITSUBISHI.
15. Επιτροπή λειτουργίας οθόνης αφής της MITSUBISHI
16. Εγκατεστημένη δύναμη: 15 KW
17. Τάση: 380V/50HZ, φάση 3
Χαρτί τουαλέτας γραμμών παραγωγής εγγράφου ιστού χαμηλής τιμής πώλησης εργοστασίων που κατασκευάζει τη μηχανή για την πώληση
Χαρακτηριστικά γνωρίσματα:
Ο αυτόματος μεγάλου μεγέθους ρόλος εγγράφου τουαλετών υψηλής ταχύτητας που ξανατυλίγει τη μηχανή είναι για το ρόλο χαρτιού τουαλέτας/τη μεγάλου μεγέθους επεξεργασία ρόλων.
Η μηχανή έχει τη μονάδα σίτισης πυρήνων, μπορεί να κάνει και με και χωρίς πυρήνα. Η πρώτη ύλη από τον τεράστιο ρόλο μετά από την πλήρη αποτύπωση σε ανάγλυφο ή την αποτύπωση σε ανάγλυφο ακρών, έπειτα τη διάτρηση, κοπή τελών και ψεκάζει την κόλλα ουρών γίνεται ένα κούτσουρο. Κατόπιν μπορεί εργαζόμενος με την τέμνουσα μηχανή και τη μηχανή συσκευασίας για να γίνει τελειωμένη - προϊόντα. Η μηχανή ελέγχεται από το PLC, οι άνθρωποι την λειτουργούν μέσω της οθόνης αφής, ολόκληρη η διαδικασία είναι αυτόματη, εύκολος να λειτουργήσει, χαμηλότερος το κόστος ατόμων. Και η μηχανή μας μπορεί ειδικός-καμένος σύμφωνα με τις απαιτήσεις των πελατών.
|
Πρότυπο
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Τεράστιο μέγιστο πλάτος ρόλων
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Μέγιστη τεράστια διάμετρος ρόλων
|
2-3 στέκεται (pls διευκρινίστε όταν διαταγή)
Βάρος 13-16 g/m2 γραμμαρίου εγγράφου
|
|
Τεράστιες στάσεις ρόλων
|
Standardφ3» (76.2mm) (άλλα μεγέθη που διευκρινίζονται)
|
|
Ρύθμιση στοιχείων
|
HMI
|
|
Προγραμματίζοντας ελεγκτής
|
PLC, οθόνη αφής
|
|
Λειτουργήστε την ταχύτητα
|
0-230m/min 15000-25000 rolls/8hours
|
|
Τελειωμένο εξωτερικό dia κούτσουρων.
|
φ90-140mm
|
|
Τελειωμένο εσωτερικό dia κούτσουρων.
|
φ38-76mm
|
|
Απόσταση διατρήσεων
|
100150mm
|
|
Μηχανική οδήγηση
|
Οδήγηση από Stepless το κιβώτιο εργαλείων
|
|
Αέρας - σύστημα
|
3HP αεροσυμπιεστής, ελάχιστη πίεση 5kg/cm2pa (παρέχετε από το χρήστη)
|
|
Κύρια οδήγηση
|
Κανονισμός 7.5-15KW 380V, 50HZ ταχύτητας μετατροπής συχνότητας
|
|
Μονάδα αποτύπωσης σε ανάγλυφο
|
Χάλυβας στο λάστιχο
|
|
Διαστάσεις
|
6x3x1.7 (μήκος Χ πλάτος Χ ύψος) (μ)
|
|
Βάρος
|
3T-4T (εξαρτάται από το πρότυπο που έχετε)
|
|
Επιλογές:
|
|
|
Embossment κύλινδρος
|
Το αεροπλάνο, ενιαίο σύνολο, διπλά σύνολα μπορεί να διαταχτεί
|
|
Μονάδα εκτύπωσης χρώματος
|
1-2 τα χρώματα μπορούν να είναι διαταγή
|
|
Μονάδα ελασματοποίησης
|
Μπορέστε να διαταχτείτε
|
|
Γραμμή άκρη-αποτύπωσης σε ανάγλυφο
|
Ο χάλυβας στο χάλυβα λειτουργεί από πνευματικό
|
Εικόνες λεπτομέρειας μηχανών:
Μέρη ελασματοποίησης χρώματος Deco:
