Του προσώπου ιστός τη γραμμή παραγωγής εγγράφου που διπλώνει των μηχανών και μηχανών συσκευασίας
Περιγραφή

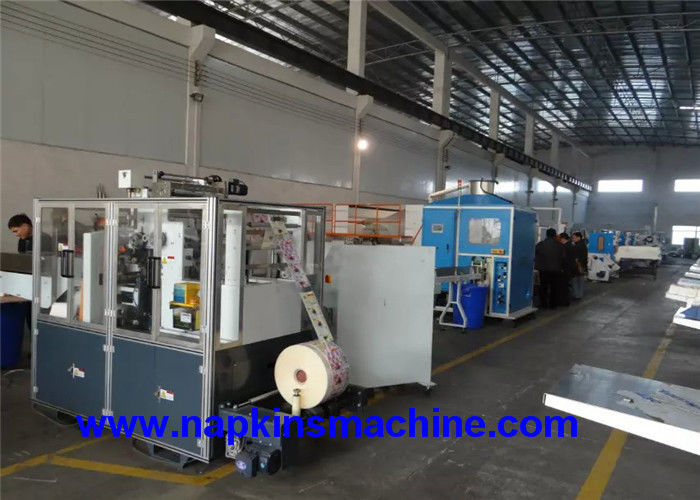

Η αυτόματη γραμμή παραγωγής εγγράφου του προσώπου ιστού υψηλής ταχύτητας που η σερβο μηχανή Drive είναι είναι κυρίως για την παραγωγή των εγκιβωτισμένων του προσώπου ιστών, των μαλακών του προσώπου ιστών σχεδίων και των πετσετών εγγράφου πτυχών β. Ολόκληρη η διαδικασία παραγωγής πηγαίνει όπως αυτό: ακατέργαστο έγγραφο που τροφοδοτείται τη διπλώνοντας μηχανή και τη διπλωμένη παραγωγή του προσώπου ιστών, που σκίζεται και που ταξινομείται αυτόματα και που φορτώνεται στη μηχανή συσκευασίας κιβωτίων ή την πλαστική μηχανή συσκευασίας. Αυτή η γραμμή παραγωγής εξάγεται στην Ευρώπη και τη Νοτιοανατολική Ασία και άλλες αγορές, έχουν κερδίσει τον έπαινο των νέων και κανονικών πελατών. Υιοθετεί το προηγμένο σύστημα προγραμματισμού υπολογιστών PLC και η ταχύτητα ρυθμίζει από τον αναστροφέα, αυτόματη μονάδα συσσώρευσης. Επιτροπή λειτουργίας HMI για να εισαγάγει όλα τα στοιχεία.
Προδιαγραφή
|
Πρότυπο
|
2L
|
3L
|
4L
|
5L
|
6L
|
10L
|
Άλλα μεγέθη που διευκρινίζονται.
|
|
Τεράστιο πλάτος ρόλων
|
400mm
|
600mm
|
800mm
|
1000mm
|
1200mm
|
2000mm
|
|
Ξετυλιγμένο μέγεθος
|
200x200mm±2mm 210x210mm±2mm 250x230mm±2mm
|
|
Διπλωμένο μέγεθος
|
200x100mm±2mm 210x105mm±2mm 250x115mm±2mm
|
|
Τεράστια διάμετρος ρόλων
|
≤1200mm.
|
|
Εσωτερική διάμετρος πυρήνων
|
3» (76mm)
|
|
Πρώτη ύλη
|
13-18 g/m2 για 2 πτυχές, 18-35 g/m2 για τον ενιαίο ιστό πολτού πτυχών ξύλινο.
Άλλο g/m2 που προσαρμόζεται.
Άλλο υλικό όπως μη υφανθε'ντα ή Airlaid που προσαρμόζεται.
|
|
Ταχύτητα παραγωγής
|
900-1200 φύλλο/ελάχιστος/πάροδος, ανάλογα με τα μεγέθη, την ποιότητα εγγράφου και τη λειτουργία εργαζομένων.
|
|
Δίπλωμα του τμήματος
|
Κενό δίπλωμα με την κενή αντλία.
Β πτυχές/Interfold. Πτυχές Ν, πτυχές Μ, πτυχές Γ ή ειδικό δίπλωμα που προσαρμόζονται.
Ανώτερες λεπίδες σταθερές, περιστροφή κατώτατων λεπίδων.
|
|
Unwinder τμήμα
|
Πίσω στάση δύο.
Αυτόματος τεράστιος ρόλος φόρτωσης πνευματικά.
Την ευρεία επίπεδη ζώνη που οδηγείται με.
Με το σύστημα έντασης που ρυθμίζεται με το χέρι από την τροχαλία κώνων
Οδηγημένος από την ανεξάρτητη μηχανή, κάθε τεράστιος ρόλος που ελέγχεται από μια ανεξάρτητη μηχανή. ΚΑΜΙΑ αλυσίδα.
|
|
Τμήμα αποτύπωσης σε ανάγλυφο
|
Χάλυβας στις λαστιχένιες μονάδες αποτύπωσης σε ανάγλυφο.
Πνευματικό σύστημα ελέγχου. Ελεγχόμενος από τους κυλίνδρους.
Με την αισθητή ψήκτρα πετρελαίου για την αφαίρεση της στατικής ηλεκτρικής ενέργειας, των αποβλήτων ιστού, και των σκονών από τους κυλίνδρους.
|
|
Σύστημα έντασης
|
Με το χέρι ρυθμισμένος από την τροχαλία κώνων ή τον ελεγκτή ταχύτητας.
|
|
Μετρώντας σύστημα
|
Πνευματικός υπολογισμός.
Από τα αριστερά προς τα δεξιά τρικλίστε τον υπολογισμό ή το σημάδι μελανιού.
|
|
Σύστημα ελέγχου
|
Έλεγχος ταχύτητας συχνότητας (έλεγχος αναστροφέων)
Λειτουργία ΣΚΟΥΝΤΗΜΑΤΩΝ
Λειτουργία στάσεων έκτακτης ανάγκης
Αυτόματη στάση εάν το έγγραφο σπάζει.
Οπτική ανίχνευση αισθητήρων
|
|
Εγκατεστημένη δύναμη
|
4-11KW για την κύρια μηχανή, 7.5-37 KW για την κενή αντλία, 3phase 380V 50hz ή προσαρμοσμένος.
|
|
Πίεση αέρα
|
0.5Mpa (που προετοιμάζονται από τον πελάτη).
|
|
Τέμνον σύστημα
|
|
Τέμνουσες μηχανές
|
Πριόνι κούτσουρων
|
Αυτόματο πριόνι ζωνών
|
|
Τέμνουσα ταχύτητα
|
80-130 κομμένος/ελάχιστος/κανάλι Χ 1 ή 2 κανάλια
|
40-70 κομμένος/λ.
|
|
Εφαρμόσιμα μεγέθη δεσμών ιστού
|
πλάτος: 45 χιλ. - 120 χιλ., διευθετήσιμα
Ύψος: 30mm -140 χιλ., διευθετήσιμα
Μήκος: 2002800mm της αυθαίρετης σερβο καταδίωξης μήκους (διευθετήσιμης)
|
|
Τέμνοντα μεγέθη
|
Σερβο καταδίωξη, διευθετήσιμη.
|
|
Σύστημα ελέγχου
|
Σερβο καταδίωξη, έλεγχος PLC, επίδειξη οθόνης αφής LCD.
|
|
Εγκατεστημένη δύναμη
|
8KW, AC380V 50hz ή προσαρμοσμένος.
|
4KW, AC380V 50hz ή προσαρμοσμένος.
|
|
Σύστημα συσκευασίας
|
|
Μηχανές
|
Πλήρως-αυτόματη μηχανή συσκευασίας κιβωτίων χαρτοκιβωτίων
|
Πλήρως-αυτόματη μαλακή μηχανή συσκευασίας τύπων πλαστική
|
|
Ταχύτητα συσκευασίας
|
25-30 κιβώτιο/λ.
|
60-75 τσάντα/λ.
|
|
Εγκατεστημένη δύναμη
|
0.75Kw για την κύρια μηχανή 2.4Kw για τη θέρμανση της δύναμης,
3phase 380v 50hz ή προσαρμοσμένος.
|
5.4Kw για την κύρια μηχανή 3.6Kw για τη θέρμανση της δύναμης,
3phase 380v 50hz ή προσαρμοσμένος.
|
|
Προαιρετικά στοιχεία
|
|
Τμήμα ελασματοποίησης
|
Τοποθετημένος τοποθετημένος ή σημείο για να δείξει την ελασματοποίηση.
|
|
Τμήμα αποτύπωσης σε ανάγλυφο
|
Χάλυβας στο χάλυβα ή χάλυβας στο λάστιχο.
Πρόσφατα-καινοτομημένη τεχνολογία αποτύπωσης σε ανάγλυφο.
|
|
Τμήμα εκτύπωσης
|
1-4 flexographic εκτύπωση χρωμάτων
Βασισμένη στο νερό εκτύπωση μελανιού
Κεραμικό anilox
Ξεραίνοντας σύστημα
Κλειστό τυπώνοντας σύστημα
|
|
Αυτόματο σύστημα οδηγών Ιστού
|
Ηλεκτρικό σύστημα
|
|
Αυτόματο σύστημα έντασης Ιστού
|
Διάσημο εμπορικό σήμα
|
Κύρια προδιαγραφή
Διάγραμμα ροής παραγωγής εγγράφου ιστού προσώπου: unrewinding τεράστιος ρόλος --μονάδα αποτύπωσης σε ανάγλυφο -δίπλωμα της μονάδας -σχισμή (κοπή) -υπολογισμός -παραγωγή.
ο ρόλος 1.Jumbo στέκεται: 2: Wallboard τύπος strcutuer, πιάτο χάλυβα πάχους 20mm
2. Δομή μηχανών Mian: Wallboard τύπος strcutuer, πιάτο χάλυβα πάχους 50mm
3. Εξοπλισμένος με την πνευματική ευρεία ζώνη τύπων για να μεταβιβάσει το έγγραφο, κάθε τεράστιος ρόλος έχει το ανεξάρτητο adjustor έντασης και την από τα αριστερά προς τα δεξιά συσκευή ρύθμισης.
4.Pneumatic ανύψωση της τεράστιας μονάδας ρόλων για να μειώσει τη δύναμη εργασίας.
στάση 5.Auto όταν σπάζει το έγγραφο για να μειώσει τα απόβλητα του εγγράφου
6. Το τέμνον πλάτος είναι διευθετήσιμο από 100210mm ελεύθερα.
5. Προαιρετικές μονάδες: μονάδα αποτύπωσης σε ανάγλυφο και μονάδα αποτύπωσης σε ανάγλυφο ακρών.
8.Roots το κενό απορροφώντας σύστημα προσκρούσεων με την ισχυρή αναρρόφηση, αρνητική πίεση είναι σταθερό.
9. υιοθετούν τον προηγμένο έλεγχο προγράμματος computor PLC Siemens, invertor συχνότητας Siemens για να ρυθμίσουν την ταχύτητα,
10. ο αυτόματος υπολογισμός και τακτοποιεί τους σωρούς, με να αγγίξει τις τοποθετήσεις παραμέτρου οθόνης
11. Μονάδα αποτύπωσης σε ανάγλυφο: Χάλυβας στο χάλυβα
Ηλεκτρικά μέρη και άλλο εμπορικό σήμα μερών
|
Αριθ.
|
Όνομα
|
Εμπορικό σήμα
|
Αρχική θέση
|
|
1
|
Μηχανή
|
Siemens
|
Κίνα
|
|
2
|
Πνευματικά μέρη
|
Omron
|
Γερμανία
|
|
3
|
Κενή αντλία
|
Longtech
|
Taiwai
|
|
3
|
Μετατροπέας συχνότητας
|
Δέλτα
|
Taiwai
|
Περιγραφή προϊόντων
Υψηλός - προϊόν εγγράφου μηχανών ποιοτικού του προσώπου ιστού που κατασκευάζει τα μηχανήματα
Χαρακτηριστικά γνωρίσματα:
Του προσώπου ιστός που κάνει τη ροή εργασίας μηχανών: Οι τεράστιοι ρόλοι που έχουν σκιστεί στο επιθυμητό πλάτος κόβονται από τους σκίζοντας κυλίνδρους, και έπειτα τα ορθογώνια φύλλα του προσώπου ιστού.
Αυτή η μηχανή υιοθετεί την ανεξάρτητη κίνηση σερβο μηχανών, και τα αυτόματα functings χαρακτηρισμού ελέγχου έντασης εγγράφου αυτόματα. Αυτό featurse της υψηλής ταχύτητας, του συμπαθητικού διπλώματος και της εύκολης λειτουργίας.
1.Can χάλυβας διαταγής στους λαστιχένιους ρόλους αποτύπωσης σε ανάγλυφο, που χωρίζονται πνευματικά.
2.Wallboard τρέχοντας σταθερότητα ραφιών και μηχανών και εξαιρετικά καλός και γρήγορος.
3.Pneumatic τεράστια φόρτωση ρόλων, πνευματική οδήγηση εγγράφου, stepless additionstment ταχύτητας, και έλεγχος έντασης Ιστού.
4.Equipped με τις ρίζες δακτυλογραφήστε την κενή αντλία για το σταθερό τρέξιμο της μηχανής.
5.Make διάφορο πλάτος προϊόντων ως απαίτηση.
6.Equipped με την άκρη η μονάδα αποτύπωσης σε ανάγλυφο που κρατά από κοινού.
7.The η μηχανή θα σταματήσει όταν το έγγραφο που σπάζουν. Αποφεύγει τα απόβλητα που προκαλούνται από κανένα έγγραφο ή το έγγραφο που σπάζουν.
8.The ο Ιστός μπορεί να περαστεί κλωστή στη μηχανή από τα δύο κουμπιά σκουντημάτων, είναι ασφαλέστερο και ευκολότερο να περαστεί κλωστή ο Ιστός.
1. Προδιαγραφή του του προσώπου ιστού που διπλώνει τη μηχανή:
|
Πρότυπο μηχανών
|
Sym-190/6L (άλλο μέγεθος που διευκρινίζεται)
|
|
Τελειωμένος - ξετυλιγμένο προϊόντα μέγεθος
|
95x (120-210) x2mm
|
|
Δίπλωμα του μεγέθους προϊόντων
|
190x (120-210) x2mm
|
|
Πλάτος πρώτης ύλης
|
1260mm
|
|
Διάμετρος πρώτης ύλης
|
1200mm
|
|
Διάμετρος πυρήνων πρώτης ύλης
|
76.2mm
|
|
Ικανότητα παραγωγής (8 ώρες)
|
2000-3000kg
|
|
Μονάδα αποτύπωσης σε ανάγλυφο
|
Χάλυβας στο λάστιχο
|
|
Αποτύπωση σε ανάγλυφο ακρών
|
Χάλυβας στο χάλυβα αποτύπωση σε ανάγλυφο ακρών, ανεξάρτητος πνευματικός κανονισμός
|
|
Σχισμή της μονάδας
|
Πνευματική σχισμή
|
|
Κύρια σερβο δύναμη Moter
|
5.5kw
|
|
Ξετυλίξτε την ισχύ μηχανών συχνότητας
|
1.5kw (2 μονάδες)
|
|
Κενό σύστημα
|
κενή αντλία 18,5 KW (ανεμιστήρας ριζών της Ταϊβάν)
|
|
Αεροκίνητο σύστημα
|
3HP αεροσυμπιεστής, ελάχιστη πίεση 5kg/cm2PA (προμηθευτής από το χρήστη οι ίδιοι)
|
|
Οδηγώντας σύστημα
|
Ζώνη συγχρονισμού
|
|
Διάσταση
|
5870x2800x2207mm
|
|
Βάρος
|
Περίπου 5 τόνοι
|
2. Η προδιαγραφή του κούτσουρου ενιαίων καναλιών είδε την τέμνουσα μηχανή:
|
Προσδιορισμός
|
Τιμές παραμέτρου
|
|
Το μήκος κανένα έκοψε τον του προσώπου ιστό
|
ελάχιστο 500mm
|
|
Το ύψος του ιστού
|
30~130mm
|
|
Ταχύτητα μηχανών
|
20~150cut/min
|
|
Λειτουργούσα ταχύτητα
|
20~120cut/min
|
|
Στρογγυλό εξωτερικό diamete λεπίδων
|
Φ610mm
|
|
Έγγραφο που κόβει την κυκλική τοπ ταχύτητα μαχαιριών
|
980R/min
|
|
Τελειωμένος - προδιαγραφή προϊόντων
|
70~300mm
|
|
Πλάτος εγγράφου
|
70~110mm
|
|
Τέμνον μήκος
|
70~300mm
|
|
Εναπομείναντας μήκος
|
20~65mm
|
|
Δύναμη
|
11KW
|
|
Παροχή ηλεκτρικού ρεύματος
|
380V 50Hz
|
|
Πηγή αέρα
|
0.5~0.8MPa
|
|
Μέγεθος μηχανών
|
4600*1700*2500mm
|
|
Βάρος της μηχανής
|
2300~2600kg
|
|
Φρένο
|
Ρύθμιση παραμέτρου (αυτόματη/χειρωνακτική)
|
|
Να περπατήσει ακονίζοντας μαχαίρι
|
Ρύθμιση παραμέτρου (αυτοκίνητο)
|
|
Πνευματικό ακονίζοντας μαχαίρι
|
Ρύθμιση παραμέτρου (αυτόματη/χειρωνακτική)
|
|
Αέρας χτυπήματος
|
χωρίς
|
|
Ο συνολικός διακόπτης πίεσης
|
Αξία (όχι)
|
|
Ανθρώπου-υπολογιστή διεπαφή
|
DELTA
|
|
Μετατροπέας συχνότητας
|
|
|
Σερβο Drive
|
DELTA
|
3. Προδιαγραφή της μηχανής συσκευασίας του προσώπου ιστού:
1. Υιοθετώντας τον τρόπο συσκευασίας με το τύλιγμα, διπλώνοντας και σφραγίζοντας με τη συμπαγή δομή, τη συσκευασία να φανούν όμορφη και τη σφραγίδα που σφίγγεται κάνει.
2. Ελεγχόμενη από το stepless κανονισμό ταχύτητας, την οθόνη αφής και το PLC, η επίδειξη στην ανθρώπου-μηχανής διεπαφή κάνει τη συντήρηση απλούστερα.
3. Εφαρμοσμένο με την αυτόματος-τακτοποίηση του μεταφορέα σίτισης, είναι κατάλληλο να συνδεθεί ο μεταφορέας με την αυτόματη γραμμή παραγωγής, που σώζει το κόστος εργασίας στο μέγιστο.
4. Σώζει πολύ υλικό συσκευασίας με τη βοήθεια του φωτοκυττάρου που ελέγχει, σερβο που ακολουθεί, και αυτόματος-στάση της σίτισης ταινιών χωρίς προϊόν.
5. Υψηλή αυτοματοποίηση, υψηλό επάγγελμα, υψηλή αποδοτικότητα και λιγότερο πρόβλημα.
6. Με την ευρεία σειρά μεγέθους συσκευασίας, τα διάφορα μεγέθη συσκευασίας μπορούν να ανταλλαχθούν γρήγορα.
|
Μεγέθη ιστού:
|
Λ: 150400mm W: 150200mm Χ: 35150mm
|
|
Ταχύτητα συσκευασίας:
|
40-70 τσάντες/λ.
|
|
Παροχή αέρα:
|
0.5-0.8MPa
|
|
Βάρος μηχανών:
|
3300kg
|
|
Εξωτερικές διαστάσεις (LxWxH):
|
5885x3560x1925 (χιλ.)
|
|
Δύναμη θέρμανσης:
|
3.6kw
|
|
Δύναμη μηχανών:
|
3.6kw
|
|
Μέγεθος συσκευασίας:
|
≤230x190x100 (χιλ.)
|
|
Θόρυβος εργασίας:
|
≤78dB
|
|
Ταινία συσκευασίας:
|
CPP
|
|
Τύπος παροχής ηλεκτρικού ρεύματος:
|
380V, 50Hz
|
4.Specifications της ημι αυτόματης μηχανής συσκευασίας δύο τσαντών εξόδων πολυ:
|
Μέγεθος συσκευασίας
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Ταχύτητα συσκευασίας
|
10-20 τσάντα/λ.
|
|
Πίεση αερίου
|
0.5mpa-0.8mpa
|
|
Τάση & συχνότητα
|
380V, 50Hz, 3Phase
|
|
Συνολική δύναμη
|
0.8kw
|
|
Βάρος
|
1000kg
|
|
Γενική διάσταση
|
4900x1650x1280mm
|
|

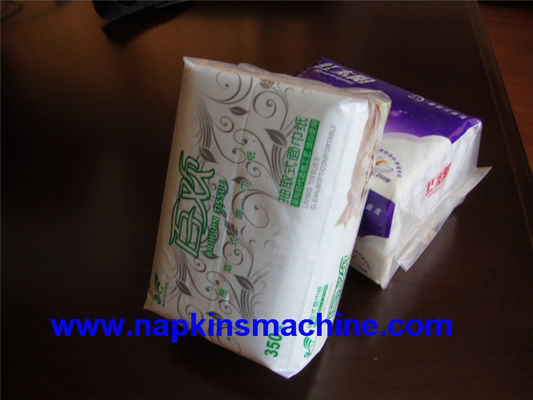

Τσάντα εγγράφου ιστού (μια σειρά/δύο σειρές)
|
Τσάντα εγγράφου ιστού (μια σειρά/δύο σειρές)
|
