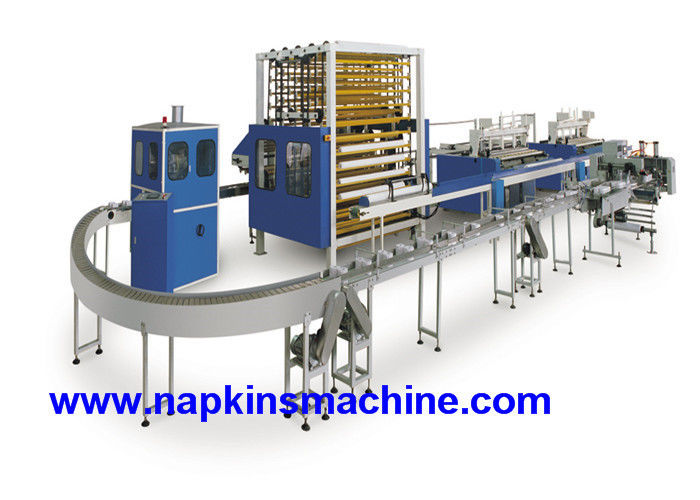

Γραμμή παραγωγής ρόλων τουαλετών υψηλής ταχύτητας, μηχανή πυρήνων εγγράφου ρόλων τουαλετών
Περιγραφή
Ο πλήρης αυτόματος ρόλος εγγράφου ιστού τουαλετών που κάνει τη γραμμή παραγωγής μηχανών είναι το νεώτερο πρότυπο που αναβαθμίζεται στη βάση του αλλοτινού αυτόματου επαν-κουρδιστηριού μας και ξένος
τεχνολογία.
Πολλή προηγμένη τεχνολογία ελέγχου χρησιμοποιείται σε αυτήν την γραμμή, όπως: Σύστημα ελέγχου λογικής προγράμματος HMI,
ένας διακόπτης των κινεζικός-αγγλικών κουμπιών σύγχρονη κίνηση μετατροπής συχνότητας ολοκλήρωση των μηχανικών, του electrics και της φωτογραφίας. Είναι
εξοπλισμένος με ολόκληρες τις πληροφορίες προβλήματος. Μπορεί να ανιχνεύσει και να ρυθμίσει κάθε δράση του rewinder
αυτόματα για να κρατήσει το rewinder στη βέλτιστη κατάσταση. Παραδείγματος χάριν: Υπάρχει ένα σύστημα έντασης Ιστού μέσα
η γραμμή, αυτό μπορεί να ελέγξει την ταχύτητα σύμφωνα με την ένταση του Ιστού έτσι μπορεί να προσαρμόσει το διαφορετικό τύπο τεράστιου ρόλου.
Έτσι είναι η καλύτερη επιλογή για να παραγάγει τον ιστό λουτρών τοπ-βαθμού και την πετσέτα κουζινών για την επιχείρηση εγγράφου.
Τα χαρακτηριστικά του rewinder είναι τα ακόλουθα:
1, ξετυλίγει είναι εξοπλισμένο με το κλειστό σύστημα ελέγχου μετατροπής συχνότητας βρόχων.
2, όταν δεν ευθυγραμμίζουν οι Ιστοί, εσείς μπορούν να λειτουργήσουν στην οθόνη κουμπιών αφής για να κινήσουν τον τεράστιο ρόλο μέχρι
οι Ιστοί ευθυγραμμίζουν.
3, όταν δεν μπορεί να ανιχνεύσει η μονάδα πυρήνων τον πυρήνα ή ο πυρήνας θα καταναλώσει, η μηχανή θα ανησυχήσουν για να πουν στο χειριστή ή
εργαζόμενοι για να βάλει μερικούς πυρήνες στο υποστήριγμα πυρήνων.
4, όταν τρέχει η μηχανή, Ιστός διακόπτουν ξαφνικά για το λόγο της αλλαγής ταχύτητας αισθητά
πρόβλημα από τον τεράστιο ρόλο.
5, βαθμός συμπίεσης μπορούν να ρυθμιστούν ενώ ένα κούτσουρο ξανατυλίγει. Μπορεί να παραγάγει το διαφορετικό βαθμό
συμπίεση σε ένα κούτσουρο.
6, όταν ξανατυλίγει ένα κούτσουρο, ο επόμενος πυρήνας είναι έτοιμα.
7, για το λόγο τη προηγμένη τεχνολογία: Σύστημα ελέγχου λογικής προγράμματος σύγχρονη κίνηση μετατροπής συχνότητας ολοκλήρωση των μηχανικών, του electrics και της φωτογραφίας.
8, όταν έρχεται να παρακολουθήσει το τελειωμένο κούτσουρο sealer, τακτοποίηση, κόλλα που ψεκάζουν και που σφραγίζουν μπορούν να τελειώσουν
ίδιος χρόνος.
9, η μονάδα αποτύπωσης σε ανάγλυφο και applicator κόλλας, μονάδα αποτύπωσης σε ανάγλυφο ακρών, τυπώνοντας σύστημα είναι διαταγή από τον πελάτη.
Παράμετρος
|
Όνομα μηχανών
|
Πλήρως αυτόματο Rewinder
|
|
Πρότυπο
|
1092/1575/1760/2200/2500/2900
|
|
Ανώτατο πλάτος
από το ακατέργαστο έγγραφο
|
1350/1750/2000/2150/2400/2800 χιλ.,
άλλα μεγέθη που διευκρινίζονται
|
|
Ανώτατη εξωτερική διάμετρος
από το ακατέργαστο έγγραφο
|
1100mm, άλλα μεγέθη που διευκρινίζονται
|
|
Εσωτερική διάμετρος
από τον ακατέργαστο πυρήνα εγγράφου
|
3», 76 χιλ., άλλα μεγέθη που διευκρινίζονται
|
|
Εξωτερική διάμετρος του ολοκληρωμένου προϊόντος
|
90135mm, άλλα μεγέθη που διευκρινίζονται
|
|
Έλεγχος διαμέτρων προϊόντων
|
ηλεκτρικός/πνευματικός
|
|
Ταχύτητα
|
0~200m/min
|
|
Ταχύτητα λειτουργίας
|
180m/min
|
|
Δύναμη
|
5.5~22kw μεταβλητή ταχύτητα συχνότητας
ρύθμιση
|
|
Ρύθμιση παραμέτρου
|
HMI (μπορεί να εξοπλιστεί με την οθόνη αφής
επιτροπή λειτουργίας)
|
|
Έλεγχος διαδικασίας
|
PLC
|
|
Φρένο
|
electric&pneumatic έλεγχος
|
|
Αεροκίνητο σύστημα
|
3HP αεροσυμπιεστής, ο οποίος η ελάχιστη πίεση
5kg/cm2pa (που παρέχεται από το χρήστη)
|
|
Διατρυπώντας λεπίδα
|
4 σπειροειδείς λεπίδες PC
|
|
Μέγεθος διάτρυσης
|
108mm (+-2mm)
|
|
Διάσταση και βάρος
|
εξαρτάται από το πρότυπο και τη διαμόρφωση
|
|
*Options
|
|
|
*Adjustable διάτρυση
Μέγεθος
|
4 λεπίδες: 90140mm
2 λεπίδες: 200350mm
1 λεπίδα: 200500mm (+-3mm)
, για να διευκρινιστεί
|
|
*Backstand
|
πτυχή 1~3 (πτυχές), για να διευκρινιστούν
|
|
|
ενιαία αποτύπωση σε ανάγλυφο, διπλή αποτύπωση σε ανάγλυφο, χάλυβας
στο χάλυβα (σημείο στο σημείο/κυρτός στο αεροπλάνο),
ο χάλυβας, χάλυβας για να επενδύσει μάλλινο, χάλυβας με ταπετσαρία
σε λαστιχένιο, πνευματικός, για να διευκρινιστεί
|
|
|
ανεξάρτητος πνευματικός, χάλυβας στο χάλυβα, για να είναι
διευκρινισμένος
|
ΣΥΣΣΩΡΕΥΤΗΣ
|
ΣΤΟΙΧΕΙΟ
|
2900
|
|
Διάμετρος κούτσουρων
|
2850mm
|
|
Διάμετρος κούτσουρων
|
Φ90~Φ135mm
|
|
Αποτελεσματικό κούτσουρο Qty
|
300logs
|
|
Ταχύτητα
|
20 κούτσουρα/λ.
|
|
Δύναμη
|
3KW
|
Πριόνι ΚΟΥΤΣΟΥΡΩΝ
|
Μήκος κούτσουρων
|
1500mm2700mm
|
|
Τροφή κούτσουρων
|
Σύστημα τροφοδοσίας ελέγχων με σερβομηχανισμό
|
|
Ταχύτητα
|
160cuts/min, 4rolls/cut
|
|
Κανάλι σίτισης
|
4channels
|
|
Αλέθοντας σύστημα
|
Η πνευματική λείανση, παράμετρος μπορεί να τεθεί στο πίνακα ελέγχου
|
|
Κυκλική διάμετρος λεπίδων
|
Φ610mm
|
|
Τέμνουσα ανοχή
|
±1mm
|
|
Μέγεθος κούτσουρων
|
Φ90~135mm
|
|
Σύστημα αναρρόφησης σκόνης
|
Αφαιρέστε τον ιστό και την αλέθοντας σκόνη
|
|
Σύστημα ελέγχου
|
PLC
|
|
Δύναμη εγκατάστασης
|
Κύρια μηχανή: 15KW
|
Ηλεκτρικά μέρη και άλλο εμπορικό σήμα μερών
|
Αριθ.
|
Όνομα
|
Εμπορικό σήμα
|
Αρχική θέση
|
|
1
|
Επιτροπή συχνότητας
|
Siemens
|
Γερμανία
|
|
2
|
Μηχανή
|
Siemens
|
Γερμανία
|
|
3
|
Πνευματικά μέρη
|
Σνάιντερ
|
Γερμανία
|
|
4
|
Ρουλεμάν μαχαιριών
|
NSK
|
Ιαπωνία
|
|
5
|
Χάλυβας
|
SKD
|
Ιαπωνία
|
|
6
|
Οθόνη αφής
|
Δέλτα
|
Ταϊβάν
|
Χαρτί τουαλέτας γραμμών παραγωγής εγγράφου ιστού χαμηλής τιμής πώλησης εργοστασίων που κατασκευάζει τη μηχανή για την πώληση
Χαρακτηριστικά γνωρίσματα:
Ο αυτόματος μεγάλου μεγέθους ρόλος εγγράφου τουαλετών υψηλής ταχύτητας που ξανατυλίγει τη μηχανή είναι για το ρόλο χαρτιού τουαλέτας/τη μεγάλου μεγέθους επεξεργασία ρόλων.
Η μηχανή έχει τη μονάδα σίτισης πυρήνων, μπορεί να κάνει και με και χωρίς πυρήνα. Η πρώτη ύλη από τον τεράστιο ρόλο μετά από την πλήρη αποτύπωση σε ανάγλυφο ή την αποτύπωση σε ανάγλυφο ακρών, έπειτα τη διάτρηση, κοπή τελών και ψεκάζει την κόλλα ουρών γίνεται ένα κούτσουρο. Κατόπιν μπορεί εργαζόμενος με την τέμνουσα μηχανή και τη μηχανή συσκευασίας για να γίνει τελειωμένη - προϊόντα. Η μηχανή ελέγχεται από το PLC, οι άνθρωποι την λειτουργούν μέσω της οθόνης αφής, ολόκληρη η διαδικασία είναι αυτόματη, εύκολος να λειτουργήσει, χαμηλότερος το κόστος ατόμων. Και η μηχανή μας μπορεί ειδικός-καμένος σύμφωνα με τις απαιτήσεις των πελατών.
|
Πρότυπο
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Τεράστιο μέγιστο πλάτος ρόλων
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Μέγιστη τεράστια διάμετρος ρόλων
|
2-3 στέκεται (pls διευκρινίστε όταν διαταγή)
Βάρος 13-16 g/m2 γραμμαρίου εγγράφου
|
|
Τεράστιες στάσεις ρόλων
|
Standardφ3» (76.2mm) (άλλα μεγέθη που διευκρινίζονται)
|
|
Ρύθμιση στοιχείων
|
HMI
|
|
Προγραμματίζοντας ελεγκτής
|
PLC, οθόνη αφής
|
|
Λειτουργήστε την ταχύτητα
|
0-230m/min 15000-25000 rolls/8hours
|
|
Τελειωμένο εξωτερικό dia κούτσουρων.
|
φ90-140mm
|
|
Τελειωμένο εσωτερικό dia κούτσουρων.
|
φ38-76mm
|
|
Απόσταση διατρήσεων
|
100150mm
|
|
Μηχανική οδήγηση
|
Οδήγηση από Stepless το κιβώτιο εργαλείων
|
|
Αέρας - σύστημα
|
3HP αεροσυμπιεστής, ελάχιστη πίεση 5kg/cm2pa (παρέχετε από το χρήστη)
|
|
Κύρια οδήγηση
|
Κανονισμός 7.5-15KW 380V, 50HZ ταχύτητας μετατροπής συχνότητας
|
|
Μονάδα αποτύπωσης σε ανάγλυφο
|
Χάλυβας στο λάστιχο
|
|
Διαστάσεις
|
6x3x1.7 (μήκος Χ πλάτος Χ ύψος) (μ)
|
|
Βάρος
|
3T-4T (εξαρτάται από το πρότυπο που έχετε)
|
|
Επιλογές:
|
|
|
Embossment κύλινδρος
|
Το αεροπλάνο, ενιαίο σύνολο, διπλά σύνολα μπορεί να διαταχτεί
|
|
Μονάδα εκτύπωσης χρώματος
|
1-2 τα χρώματα μπορούν να είναι διαταγή
|
|
Μονάδα ελασματοποίησης
|
Μπορέστε να διαταχτείτε
|
|
Γραμμή άκρη-αποτύπωσης σε ανάγλυφο
|
Ο χάλυβας στο χάλυβα λειτουργεί από πνευματικό
|

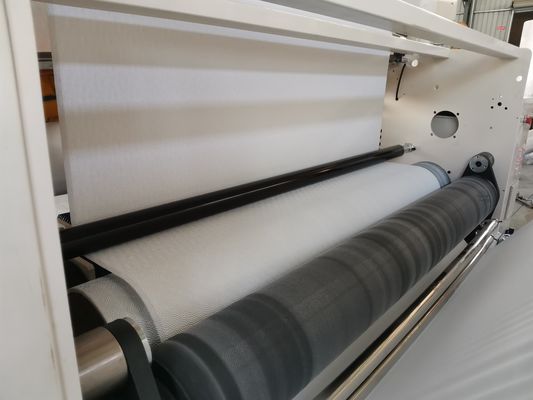

Εικόνες λεπτομέρειας μηχανών:
Μέρη ελασματοποίησης χρώματος Deco:
