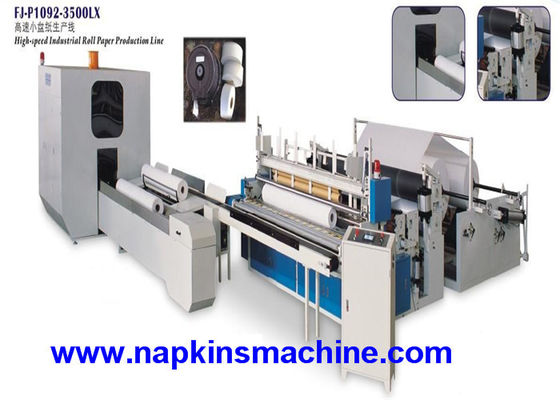

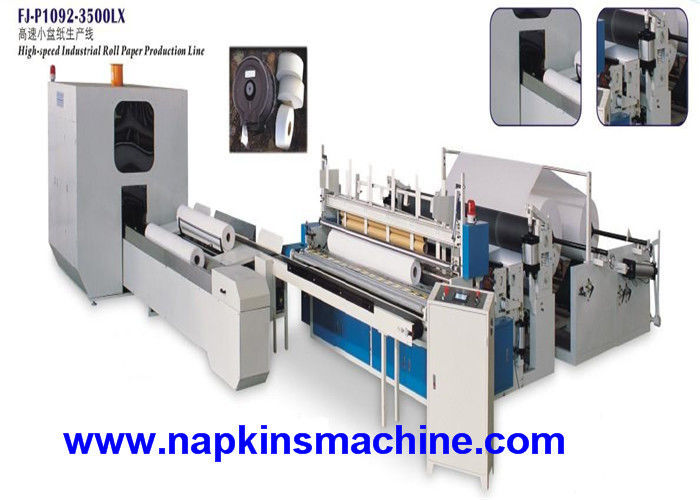

Ενιαίος ρόλος χαρτιού τουαλέτας ρόλων που κάνει τη γραμμή παραγωγής 380V 50Hz, 3 pH μηχανών
Περιγραφή
Ο ενιαίος ρόλος εγγράφου ιστού τουαλετών ρόλων που κάνει τη γραμμή παραγωγής μηχανών αποτελείται από ένα σύνολο ξανατυλίγοντας και διατρυπώντας μηχανής χαρτιού τουαλέτας (ή μπορεί να εξοπλίσει με μεγάλο να ξανατυλίξει και τη διατρυπημένη μηχανή χαρτιού τουαλέτας και εγγράφου πετσετών) (μπορεί να είναι 2 ή 3 σύνολα σύμφωνα με την απαίτηση), 1 σύνολο αυτόματης μηχανής πριονιών κούτσουρων, και 1 σύνολο αυτόματη μηχανή συσκευασίας χαρτιού τουαλέτας για τους πολλαπλάσιους ρόλους και μεταβιβάζουν τις ζώνες.
Παράμετρος
Πρώτο μέρος
Μηχανή Rewinder
|
Κύρια τεχνική παράμετρος
|
|
Ηλεκτρική πηγή
|
380V, 50Hz, 3 pH
|
|
Τελειωμένη διάμετρος ρόλων
|
90150mm
|
|
Τελειωμένη διάμετρος πυρήνων ρόλων
|
Φ 48 χιλ.
|
|
Διάμετρος πρώτης ύλης
|
≤Φ 1100 χιλ. (άλλα μεγέθη μπορούν να προσαρμοστούν)
|
|
Διάμετρος πυρήνων πρώτης ύλης
|
3» (76,2 χιλ.) (άλλα μεγέθη είναι διαθέσιμα)
|
|
Πλάτος της πρώτης ύλης
|
1750mm,
μόνο για την παραγωγή του ρόλου εγγράφου κουζινών
|
|
GSM του ακατέργαστου εγγράφου
|
19-25g
|
|
Διατρυπώντας πίσσα
|
105~160mm
|
|
Ταχύτητα
|
120-150 μέτρα/λ.
|
|
Ρύθμιση παραμέτρου
|
Επιτροπή λειτουργίας οθόνης κουμπιών LCD αφής
|
|
Ελεγκτής προγράμματος
|
Προγραμματίσημος ελεγκτής (PLC)
|
|
Drive μηχανισμών
|
σύγχρονη κίνηση ζωνών
|
|
Κύλινδρος αποτύπωσης σε ανάγλυφο
|
Κύλινδρος αποτύπωσης σε ανάγλυφο πολυουρεθάνιου
|
|
Τύπος αποτύπωσης σε ανάγλυφο
|
Σημείο στο σημείο
|
|
Μονάδα χρώματος
|
Χωρίς εκτύπωση χρώματος
|
|
Μονάδα ελασματοποίησης
|
Με την ελασματοποίηση
|
|
συσσωρευτής
|
Ένα σύνολο
|
|
40 ράφια κομματιών
όποιο μπορεί να είναι κατάστημα 20 κομμάτια του τελειωμένου ρόλου
|
|
Ξετυλίγοντας στάση εγγράφου
|
2
|
|
Δύναμη
|
Μεταβλητός έλεγχος ταχύτητας συχνότητας, 32KW
|
|
Μέγεθος μηχανών
|
9500×3100×2200mm (L×W×H)
|
|
Βάρος
|
12000kg
|
Δεύτερο μέρος
Ράφι αποθήκευσης εγγράφου
|
μήκος ρόλων τουαλετών
|
1800mm (άλλη ανάγκη προδιαγραφών σε επί παραγγελία)
|
|
διάμετρος ρόλων τουαλετών
|
Φ95mm~Φ140mm
|
|
Ποσότητα εγγράφου καταστημάτων
|
150~160 ρόλοι
|
|
Ταχύτητα καταστημάτων
|
25 ρόλοι/λ.
|
|
Ποσότητα εγγράφου καταστημάτων
|
Προαιρετικός ρόλος 40 έως 400 εγγράφου (οι προδιαγραφές πρέπει να είναι επί παραγγελία)
|
|
Μέγεθος μηχανών
|
4000*3000*5500mm
(Προδιαγραφές σύμφωνα με το πραγματικό μέγεθος)
|
|
PLC
|
PLC (δέλτα)
|
Τρίτο μέρος
Το κούτσουρο είδε τη μηχανή
|
Μήκος του ρόλου τουαλετών
|
1750mm (άλλη ανάγκη προδιαγραφών σε επί παραγγελία)
|
|
διάμετρος ρόλων τουαλετών
|
Φ105~φ115mm (άλλη ανάγκη προδιαγραφών σε επί παραγγελία)
|
|
ταχύτητα σχεδίου
|
120 κόβουν το /min
|
|
σταθερή ταχύτητα
|
100 κόβουν το /min
|
|
Ακονίστε το σύστημα
|
Το διάστημα πνευματικό, χρόνου λείανσης είναι διευθετήσιμο
|
|
Οδηγώντας σύστημα
|
Του δέλτα σερβο μηχανές
|
|
δύναμη
|
11KW
|
|
μέγεθος μηχανών
|
6500*2500*2000mm
(Άλλες προδιαγραφές σύμφωνα με το πραγματικό μέγεθος)
|
|
μέγεθος λεπίδων
|
φ610*4.7 (χιλ.)
|
|
τάση
|
380V 50HZ
|
|
βάρος μηχανών
|
4.5T
|
Τέταρτο μέρος
Ρόλοι/μηχανή συσκευασίας πακέτων
|
δύναμη
|
220V 50HZ
|
|
Η κύρια δύναμη κυκλωμάτων
|
0.74KW
|
|
Ο σφραγίζοντας μετασχηματιστής δύναμης σφραγίδων τέμνων
|
0.45KW
|
|
συνολική δύναμη
|
1.19KW
|
|
πίεση αέρα
|
0,4-0.5MPA
|
Χαρακτηριστικό γνώρισμα
1 η μηχανή με την αυτόματες φόρτωση και την αντικατάσταση πυρήνων. Τα κούτσουρα εκδιώκονται αυτόματα κατόπιν
το τύλιγμα λήξης, και αρχίζει έπειτα πάλι. Οι πυρήνες μπορούν να προσαρμοστούν σε οποιοδήποτε μέγεθος των πυρήνων μέσα
ένα λεπτό. Μετά από τελειωμένος τον κύλινδρο που εκδιώκεται αυτόματα. Είναι υιοθετεί τον προωθητή βραχιόνων machanism
για να ωθήσει τον κύλινδρο έξω. Η ελάχιστη διάμετρος του τελειωμένου ρόλου είναι 60mm.
2 αυτόματη τακτοποίηση, να κολλήσει και σφράγιση: έχει αντικαταστήσει την παραδοσιακή σφράγιση των ρόλων με
η διεθνής δημοφιλής τακτοποίηση και η σφράγιση, που μπορούν να έχουν 10~18mm παρακολουθούν για να διευκολύνουν για να αρχίσουν
το έγγραφο. Συγχρόνως,
μπορεί πολύ να περιορίσει την απώλεια του εγγράφου, κατά συνέπεια για να περιορίσει το κόστος παραγωγής.
3 προηγμένη τεχνολογία ελέγχου PLC προγραμματίσημη: τα σχεδιαγράμματα τυλίγματος μπορούν να είναι σφιχτά στην αρχή
από το τύλιγμα, και έπειτα να πάρει χαλαρά, να αποφευχθούν των προβλημάτων ότι οι πυρήνες είναι χαλαροί από τους ρόλους κατόπιν
μακροπρόθεσμη αποθήκευση.
4 η αυτόματη ανίχνευση του σπασίματος εγγράφου και το έγγραφο τυλίγουν επάνω: για να εγγυηθεί τον υψηλό - ποιότητα τελειωμένη
κυλά evenin τη μεγάλη λειτουργία.
5 Coreless που ξανατυλίγει το σύστημα έχει αλλάξει το παραδοσιακό mathod για να πάρει έξω τον πυρήνα για να κάνει με την ποιότητα
στερεός coreless κύλινδρος. Μείωση του εργατικού δυναμικού. Με το παλαβό μαχαίρι διατρήσεων υψηλής ακρίβειας.
6 με 4 λεπίδες διατρήσεων για να κάνει τη σαφή διάτρυση. Η διατρυπώντας πίσσα ελεγχόμενη κοντά
κιβώτιο εργαλείων. Τρία backstands, πνευματική τεράστια φόρτωση ρόλων, και πνευματικά ευρύ να ξετυλίξει εγγράφου ζωνών
οδήγηση, και μεμονωμένη μονάδα ελέγχου έντασης Ιστού για κάθε τεράστιο ρόλο.
7 σημείο στο σημείο μονάδα αποτύπωσης σε ανάγλυφο: το έγγραφο είναι αποτυπωμένο σε ανάγλυφο και στις δύο πλευρές και αισθάνεται μαλακότερο. Κάνει
αποτύπωση σε ανάγλυφο σαφέστερη
και καλύτερα. Οι τελειωμένοι ρόλοι έναντι της ίδιας διαμέτρου κυλούν με το λιγότερο έγγραφο. Ο Ιστός μπορεί να είναι
περασμένος κλωστή στη μηχανή από τα δύο κουμπιά σκουντημάτων. Είναι περισσότεροι ασφάλεια και ευκολότερο να ταϊστεί ο Ιστός.
Χαρτί τουαλέτας γραμμών παραγωγής εγγράφου ιστού χαμηλής τιμής πώλησης εργοστασίων που κατασκευάζει τη μηχανή για την πώληση
Χαρακτηριστικά γνωρίσματα:
Ο αυτόματος μεγάλου μεγέθους ρόλος εγγράφου τουαλετών υψηλής ταχύτητας που ξανατυλίγει τη μηχανή είναι για το ρόλο χαρτιού τουαλέτας/τη μεγάλου μεγέθους επεξεργασία ρόλων.
Η μηχανή έχει τη μονάδα σίτισης πυρήνων, μπορεί να κάνει και με και χωρίς πυρήνα. Η πρώτη ύλη από τον τεράστιο ρόλο μετά από την πλήρη αποτύπωση σε ανάγλυφο ή την αποτύπωση σε ανάγλυφο ακρών, έπειτα τη διάτρηση, κοπή τελών και ψεκάζει την κόλλα ουρών γίνεται ένα κούτσουρο. Κατόπιν μπορεί εργαζόμενος με την τέμνουσα μηχανή και τη μηχανή συσκευασίας για να γίνει τελειωμένη - προϊόντα. Η μηχανή ελέγχεται από το PLC, οι άνθρωποι την λειτουργούν μέσω της οθόνης αφής, ολόκληρη η διαδικασία είναι αυτόματη, εύκολος να λειτουργήσει, χαμηλότερος το κόστος ατόμων. Και η μηχανή μας μπορεί ειδικός-καμένος σύμφωνα με τις απαιτήσεις των πελατών.
|
Πρότυπο
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Τεράστιο μέγιστο πλάτος ρόλων
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Μέγιστη τεράστια διάμετρος ρόλων
|
2-3 στέκεται (pls διευκρινίστε όταν διαταγή)
Βάρος 13-16 g/m2 γραμμαρίου εγγράφου
|
|
Τεράστιες στάσεις ρόλων
|
Standardφ3» (76.2mm) (άλλα μεγέθη που διευκρινίζονται)
|
|
Ρύθμιση στοιχείων
|
HMI
|
|
Προγραμματίζοντας ελεγκτής
|
PLC, οθόνη αφής
|
|
Λειτουργήστε την ταχύτητα
|
0-230m/min 15000-25000 rolls/8hours
|
|
Τελειωμένο εξωτερικό dia κούτσουρων.
|
φ90-140mm
|
|
Τελειωμένο εσωτερικό dia κούτσουρων.
|
φ38-76mm
|
|
Απόσταση διατρήσεων
|
100150mm
|
|
Μηχανική οδήγηση
|
Οδήγηση από Stepless το κιβώτιο εργαλείων
|
|
Αέρας - σύστημα
|
3HP αεροσυμπιεστής, ελάχιστη πίεση 5kg/cm2pa (παρέχετε από το χρήστη)
|
|
Κύρια οδήγηση
|
Κανονισμός 7.5-15KW 380V, 50HZ ταχύτητας μετατροπής συχνότητας
|
|
Μονάδα αποτύπωσης σε ανάγλυφο
|
Χάλυβας στο λάστιχο
|
|
Διαστάσεις
|
6x3x1.7 (μήκος Χ πλάτος Χ ύψος) (μ)
|
|
Βάρος
|
3T-4T (εξαρτάται από το πρότυπο που έχετε)
|
|
Επιλογές:
|
|
|
Embossment κύλινδρος
|
Το αεροπλάνο, ενιαίο σύνολο, διπλά σύνολα μπορεί να διαταχτεί
|
|
Μονάδα εκτύπωσης χρώματος
|
1-2 τα χρώματα μπορούν να είναι διαταγή
|
|
Μονάδα ελασματοποίησης
|
Μπορέστε να διαταχτείτε
|
|
Γραμμή άκρη-αποτύπωσης σε ανάγλυφο
|
Ο χάλυβας στο χάλυβα λειτουργεί από πνευματικό
|

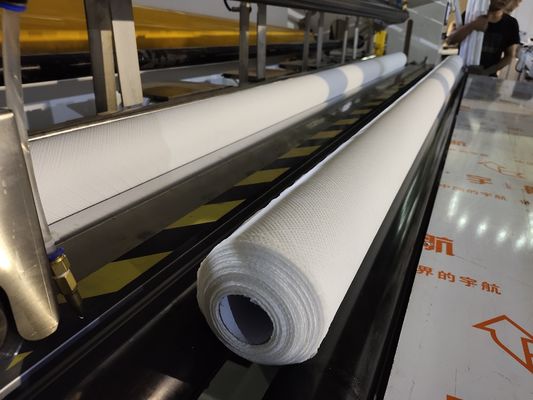

Εικόνες λεπτομέρειας μηχανών:
Μέρη ελασματοποίησης χρώματος Deco:
