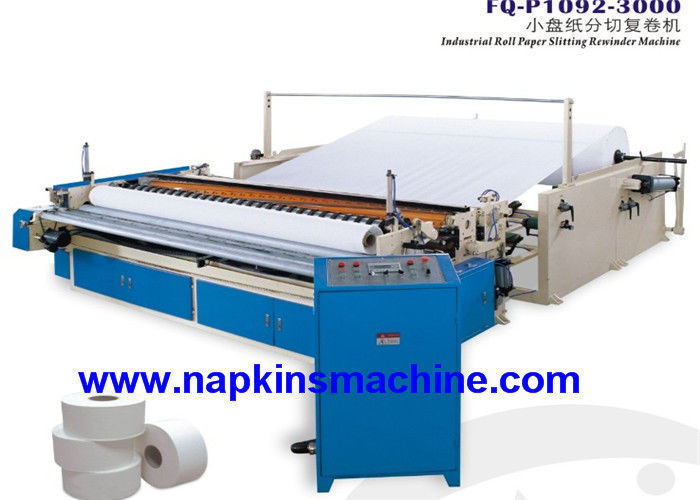

Τυπωμένη συνήθεια τέμνουσα μηχανή ρόλων χαρτιού τουαλέτας με την αποτύπωση σε ανάγλυφο του συστήματος
Περιγραφή
Πλήρες αυτόματο σημείο αποτύπωσης σε ανάγλυφο ρόλων τουαλετών για να δείξει τη μηχανή ελασματοποίησης
είναι να διατρυπήσει και να κόψει το ακατέργαστο έγγραφο στα διάφορα μεγέθη σύμφωνα με ζητούμενη. Το ολοκληρωμένο προϊόν είναι τακτοποιημένο, στην καλή διαταγή και με την ένταση ισότητας. Έχει το χαρακτηριστικό γνώρισμα της συμπαγούς δομής, της εύκολης και σταθερής λειτουργίας, λιγότερη κατανάλωση ηλεκτρικής ενέργειας. Αυτός ο εξοπλισμός είναι διευθετήσιμος για να συναντήσει το ζητούμενο ολοκληρωμένο προϊόν. Αυτό το πρότυπο είναι ο ιδανικός εξοπλισμός για το έγγραφο κάνοντας το εργοστάσιο και το εργοστάσιο επεξεργασίας εγγράφου.
Αυτή η μηχανή είναι αποτελείται από τη στάση της πρώτης ύλης, έγγραφο που μεταβιβάζει τη μονάδα, αποτυπώνοντας τη μονάδα, τη διατρυπώντας μονάδα, την κυλώντας μονάδα, τον έλεγχο ηλεκτρικής ενέργειας και το σύστημα κοπής σε ανάγλυφο
Λειτουργία & χαρακτήρας εξοπλισμού:
1. Να ξετυλίξει του τεράστιου εγγράφου ρόλων ωθείται και ταΐζεται από την επίπεδη ζώνη και την ταχύτητα και την ένταση σίτισής του
ελεγχόμενος από έναν stepless ρυθμιστή ταχύτητας.
2. Το συστατικό οδηγείται μέσω της σύγχρονης ζώνης, της απόστασης διάτρυσης και της έντασης κυλίσματος
είναι διευθετήσιμος.
3. Το υποστήριγμα μηχανών και ο διατρυπημένος κύλινδρος μαχαιριών είναι υψηλοί στην ακαμψία, με καλοί αντισεισμικός και σταθερός,
βιαστική λειτουργία.
4. Η συμπεριφορά, τα ηλεκτρικά συστατικά και η σύγχρονη ζώνη είναι κινεζικά διάσημα εμπορικά σήματα.
* Ένα σύνολο κυλίνδρου αποτύπωσης σε ανάγλυφο και ένα σύνολο κόλλας που εφαρμόζει τη μονάδα μπορούν να προστεθούν πρόσθετα σύμφωνα με την απαίτηση των cliet, μπορεί να παραγάγει την πετσέτα κουζινών. 1-3 η συσκευή εκτύπωσης χρώματος (μαλακή εκτύπωση πιάτων) μπορεί να προστεθεί πρόσθετα από την απαίτηση του πελάτη, μπορεί να παραγάγει την πετσέτα χαρτιού τουαλέτας ή κουζινών με το τυπωμένο σχέδιο.
Παράμετρος
|
Τύπος μηχανών
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
|
Ανώτατο πλάτος του ακατέργαστου εγγράφου
|
1300mm
|
1800mm
|
2000mm
|
2200mm
|
2500mm
|
2800mm
|
3000mm
|
3200mm
|
|
Εξωτερικό Dia. από το ακατέργαστο έγγραφο
|
1200mm (άλλο μέγεθος που διευκρινίζεται)
|
|
Ξετυλίγοντας στάση εγγράφου
|
1-3 στρώμα (το Qty. από τους ακατέργαστους ρόλους εγγράφου που διευκρινίζονται) (για να διαταχτούν)
|
|
Εσωτερικό Dia. από τον ακατέργαστο πυρήνα εγγράφου
|
3» (76.2mm) (άλλο μέγεθος που διευκρινίζεται)
|
|
Ρύθμιση παραμέτρου
|
Διεπαφή λειτουργίας HMI/αγγιγμένη οθόνη
|
|
Έλεγχος προγραμματισμού
|
PLC
|
|
Φρενάρισμα
|
Ηλεκτρονικός έλεγχος πίεσης του /Air
|
|
Ταχύτητα μηχανών
|
0-200m/min
|
|
Λειτουργούσα ταχύτητα
|
0-180m/min
|
|
Εξωτερικό Dia. από το ολοκληρωμένο προϊόν
|
90135mm (άλλο μέγεθος που διευκρινίζεται)
|
|
Εσωτερικό Dia. από τον πυρήνα ολοκληρωμένων προϊόντων
|
2550mm
|
|
Έλεγχος του εξωτερικού Dia. Τελειωμένος
|
Το ηλεκτρονικό /pneumatic
|
|
Διάτρυση
|
4 κομμάτια των μαλακών λεπίδων αμονιών, μέγεθος είναι 108±2mm (άλλο μέγεθος που διευκρινίζεται)
|
|
Μέγεθος διάτρυσης
|
Να είστε διευθετήσιμος
|
|
Αεροκίνητο σύστημα
|
3HP ο αεροσυμπιεστής, με την ελάχιστη πίεση είναι 5kg/cm2pa (που παρέχεται από το χρήστη)
|
|
Τάση ελέγχου
|
Σταθερό voltageDC24V
|
|
Μηχανική δομή
|
Τύπος πιάτων τοίχων
|
|
Μηχανική μετάδοση
|
Κιβώτιο ταχυτήτων Stepless
|
|
Μέθοδος μετάδοσης
|
Αλυσίδα συνδέσεων
|
|
Δύναμη
|
5.5-22kw μεταβλητή ρύθμιση ταχύτητας συχνότητας
|
|
Έλεγχος της διάτρυσης
|
Πνευματικός
|
|
Πρόσθετη λειτουργία (για να διαταχτεί)
|
|
Αποτύπωση σε ανάγλυφο
|
Ενιαία αποτύπωση σε ανάγλυφο, διπλή αποτύπωση σε ανάγλυφο, χάλυβας στο χάλυβα αποτύπωση σε ανάγλυφο, πνευματική αποτύπωση σε ανάγλυφο
|
|
Άκρη – που αποτυπώνει σε ανάγλυφο
|
Ειδική πνευματική συσκευή αποτύπωσης σε ανάγλυφο ακρών
|
|
Να κολλήσει
|
Πετσέτα κουζινών: σημείο στο σημείο που κολλά/το σημείο δευτερεύον να κολλήσει
|
|
Διακοσμητικό να κολλήσει σύστημα
|
Το σχέδιο είναι σύμφωνα με το σχέδιο αποτύπωσης σε ανάγλυφο
|
Τεχνική απαίτηση
Ακατέργαστο έγγραφο
(1) μέγεθος: Diameter≤1100mm, (ακατέργαστο έγγραφο Diameter*Width)
(3) εσωτερική διάμετρος: 76.2mm
Μέρος χαρτί-σίτισης
(1) τρεις στρώματα και ζώνη για να παραδώσει το έγγραφο και ελεγχόμενος από την αντλία
(2) τρία κομμάτια αρχικού άξονα με το σφιγκτήρα έντασης (πυρήνας εγγράφου 3 ίντσας και μανίκι άξονων) Μέγεθος διευθετήσιμο
(3) πνευματική συσκευή εγγράφου φόρτωσης
(4) ακατέργαστη χειρωνακτική ρύθμιση εγγράφου
Αυτόματη coreless συσκευή
Μέρος αποτύπωσης σε ανάγλυφο
(1) ένας καθορισμένος χάλυβας μονάδα αποτύπωσης σε ανάγλυφο (σχέδιο αποτύπωσης σε ανάγλυφο που προσφέρεται στη λαστιχένια από τον αγοραστή)
Να ξανατυλίξει το μέρος
(1) η εσωτερική διάμετρος διευθετήσιμη χτύπησε: 15mm60mm
(2) διάμετρος τελειωμένος - προϊόντα: 90-130 χιλ.
(3) πλήρης αυτόματος ρυθμίζει να ξανατυλίξει το μέγεθος διατρήσεων
(4) χρησιμοποιώντας ανώτερο κύριο να ξανατυλίξει τύπων εγγράφου που τελειώνουν - προϊόντα και κουμπί σκουντημάτων για να οδηγήσει το ακατέργαστο έγγραφο
(5) χρησιμοποίηση της διεθνούς προηγμένης τεχνολογίας προγραμματισμού υπολογιστών PLC, του μεταβλητού κανονισμού ταχύτητας συχνότητας και της διεπαφής HMI
(6) σφραγίζοντας: αυτόματη τακτοποίηση, κόλλα, σφράγιση
Μέρος ελέγχου
(1) συσκευή έκτακτης ανάγκης
(2) τάση: Κύρια μηχανή 7.5KW AC380V 50HZ,
(3) η πίεση αέρα λιγότερο από 0,5 MPA (που παρέχεται απαίτησε από το χρήστη)
(4) ηλεκτρομαγνητική ρυθμίζοντας συσκευή ταχύτητας
Ηλεκτρικά μέρη και άλλο εμπορικό σήμα μερών
|
Αριθ.
|
Όνομα
|
Εμπορικό σήμα
|
Αρχική θέση
|
|
1
|
Επιτροπή συχνότητας
|
Siemens
|
Γερμανία
|
|
2
|
Μηχανή
|
Siemens
|
Γερμανία
|
|
3
|
Πνευματικά μέρη
|
Σνάιντερ
|
Γερμανία
|
|
4
|
Ρουλεμάν μαχαιριών
|
NSK
|
Ιαπωνία
|
|
5
|
Χάλυβας
|
SKD
|
Ιαπωνία
|
|
6
|
Οθόνη αφής
|
Δέλτα
|
Ταϊβάν
|
Χαρτί τουαλέτας γραμμών παραγωγής εγγράφου ιστού χαμηλής τιμής πώλησης εργοστασίων που κατασκευάζει τη μηχανή για την πώληση
Χαρακτηριστικά γνωρίσματα:
Ο αυτόματος μεγάλου μεγέθους ρόλος εγγράφου τουαλετών υψηλής ταχύτητας που ξανατυλίγει τη μηχανή είναι για το ρόλο χαρτιού τουαλέτας/τη μεγάλου μεγέθους επεξεργασία ρόλων.
Η μηχανή έχει τη μονάδα σίτισης πυρήνων, μπορεί να κάνει και με και χωρίς πυρήνα. Η πρώτη ύλη από τον τεράστιο ρόλο μετά από την πλήρη αποτύπωση σε ανάγλυφο ή την αποτύπωση σε ανάγλυφο ακρών, έπειτα τη διάτρηση, κοπή τελών και ψεκάζει την κόλλα ουρών γίνεται ένα κούτσουρο. Κατόπιν μπορεί εργαζόμενος με την τέμνουσα μηχανή και τη μηχανή συσκευασίας για να γίνει τελειωμένη - προϊόντα. Η μηχανή ελέγχεται από το PLC, οι άνθρωποι την λειτουργούν μέσω της οθόνης αφής, ολόκληρη η διαδικασία είναι αυτόματη, εύκολος να λειτουργήσει, χαμηλότερος το κόστος ατόμων. Και η μηχανή μας μπορεί ειδικός-καμένος σύμφωνα με τις απαιτήσεις των πελατών.
|
Πρότυπο
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Τεράστιο μέγιστο πλάτος ρόλων
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Μέγιστη τεράστια διάμετρος ρόλων
|
2-3 στέκεται (pls διευκρινίστε όταν διαταγή)
Βάρος 13-16 g/m2 γραμμαρίου εγγράφου
|
|
Τεράστιες στάσεις ρόλων
|
Standardφ3» (76.2mm) (άλλα μεγέθη που διευκρινίζονται)
|
|
Ρύθμιση στοιχείων
|
HMI
|
|
Προγραμματίζοντας ελεγκτής
|
PLC, οθόνη αφής
|
|
Λειτουργήστε την ταχύτητα
|
0-230m/min 15000-25000 rolls/8hours
|
|
Τελειωμένο εξωτερικό dia κούτσουρων.
|
φ90-140mm
|
|
Τελειωμένο εσωτερικό dia κούτσουρων.
|
φ38-76mm
|
|
Απόσταση διατρήσεων
|
100150mm
|
|
Μηχανική οδήγηση
|
Οδήγηση από Stepless το κιβώτιο εργαλείων
|
|
Αέρας - σύστημα
|
3HP αεροσυμπιεστής, ελάχιστη πίεση 5kg/cm2pa (παρέχετε από το χρήστη)
|
|
Κύρια οδήγηση
|
Κανονισμός 7.5-15KW 380V, 50HZ ταχύτητας μετατροπής συχνότητας
|
|
Μονάδα αποτύπωσης σε ανάγλυφο
|
Χάλυβας στο λάστιχο
|
|
Διαστάσεις
|
6x3x1.7 (μήκος Χ πλάτος Χ ύψος) (μ)
|
|
Βάρος
|
3T-4T (εξαρτάται από το πρότυπο που έχετε)
|
|
Επιλογές:
|
|
|
Embossment κύλινδρος
|
Το αεροπλάνο, ενιαίο σύνολο, διπλά σύνολα μπορεί να διαταχτεί
|
|
Μονάδα εκτύπωσης χρώματος
|
1-2 τα χρώματα μπορούν να είναι διαταγή
|
|
Μονάδα ελασματοποίησης
|
Μπορέστε να διαταχτείτε
|
|
Γραμμή άκρη-αποτύπωσης σε ανάγλυφο
|
Ο χάλυβας στο χάλυβα λειτουργεί από πνευματικό
|
Εικόνες λεπτομέρειας μηχανών:
Μέρη ελασματοποίησης χρώματος Deco:
